Przy budowie altany, wiaty albo drewnianej ściany słupy potrafią lekko „tańczyć” na boki, mimo że wyglądają na solidnie zamocowane. Zastrzał ogranicza to odkształcanie, przenosi siły na belkę lub fundament i stabilizuje cały układ. Pokażę, jak dobrać drewno, przygotować ukośny element, wykonać połączenia oraz rozpoznać sytuacje, w których potrzebny jest projekt konstruktora.
Dobry zastrzał zaczyna się od poprawnego węzła, nie od samej deski
- Zastrzał pracuje ukośnie i usztywnia połączenie słupa z belką, tramem albo belką stropową.
- Drewno konstrukcyjne powinno być suche, proste, bez zgnilizny i dużych wad w strefie połączeń.
- Wymiary oraz liczba łączników zależą od obciążeń, rozpiętości, rodzaju dachu i projektu.
- Wrąb powinien być płytki, ponieważ zbyt głębokie wycięcie osłabia zastrzał i słup.
- W konstrukcji domu nie zastępuję obliczeń gotowym schematem z internetu.
Jak zrobić zastrzały drewniane, żeby naprawdę usztywniały konstrukcję

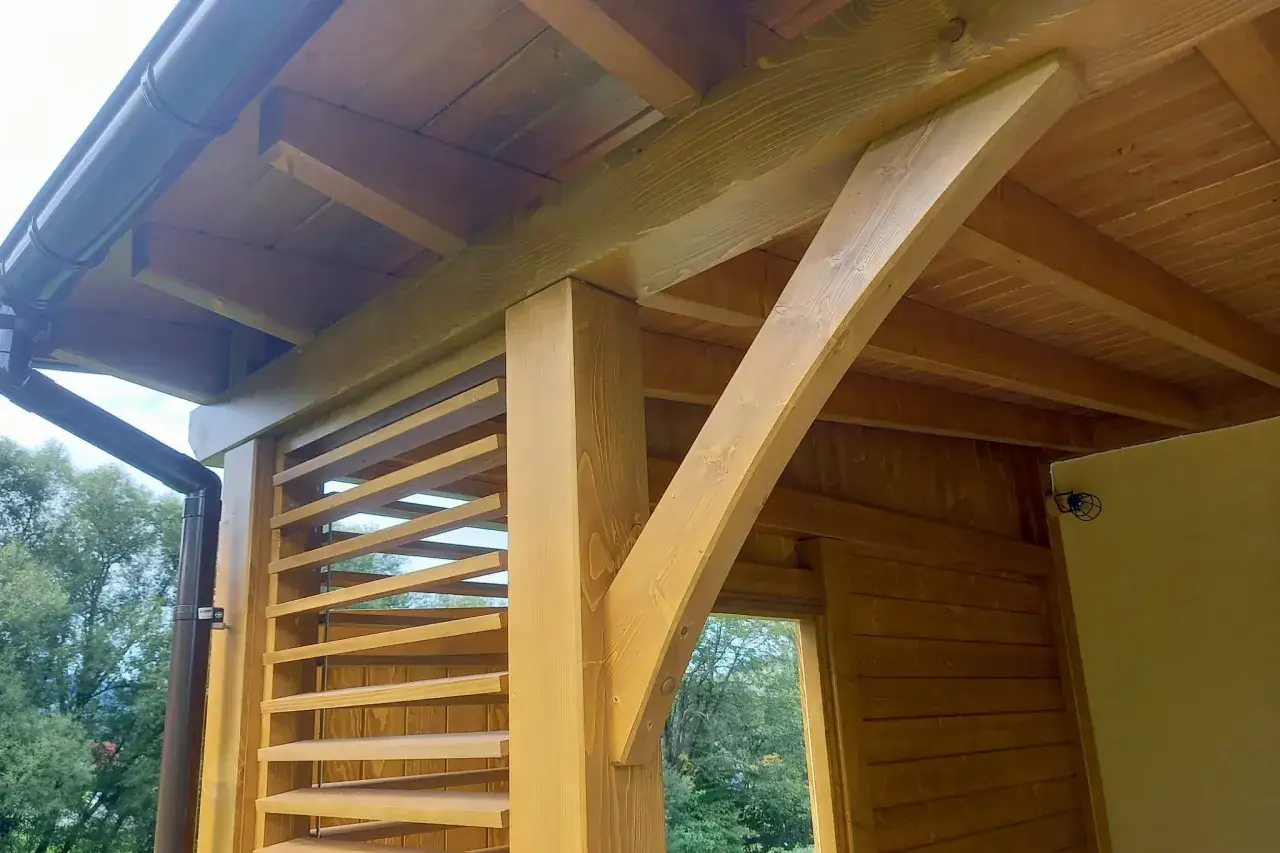

Zastrzał to ukośny element, który łączy dwa prostopadłe lub prawie prostopadłe części konstrukcji. W więźbie może łączyć słup z tramem, belką stropową albo płatwią, a w altanie najczęściej spina słup z oczepem lub belką dachową. Materiały edukacyjne ZPE opisują go właśnie jako element usztywniający więźbę i łączący słup z belką.
Jego zadaniem nie jest tylko podparcie konstrukcji w pionie. Największą różnicę widać przy działaniu wiatru, nierównomiernego obciążenia dachu i kołysania słupów. Zastrzał skraca efektywną długość wolnego słupa, dzięki czemu rama mniej się przechyla i nie pracuje tak intensywnie w samych wkrętach.
Ważne jest jednak miejsce jego zamocowania. Ukośna belka przykręcona do środka pustej powierzchni może wyglądać fachowo, ale jeśli nie trafia w rzeczywiste węzły konstrukcyjne, pozostaje głównie ozdobą. Dobrze wykonany zastrzał powinien opierać się na pełnym przekroju słupa i belki, a nie na cienkiej okładzinie czy poszyciu.
Wybierz drewno i przekrój bez zgadywania
Do konstrukcji nośnych stosuję drewno konstrukcyjne klasyfikowane, najczęściej świerkowe lub sosnowe, zamiast przypadkowej mokrej kantówki z placu składowego. Materiał powinien być prosty, bez aktywnej zgnilizny, pęknięć przechodzących przez strefę łączenia i dużych sęków przy końcach.
Najbezpieczniej przyjąć, że drewno konstrukcyjne powinno mieć wilgotność około 18-20% lub niższą, zależnie od zastosowania i wymagań projektu. Mokry element po wyschnięciu może się skręcić, skurczyć przy łącznikach albo rozszczelnić połączenie. Sam impregnat nie naprawi krzywej belki ani nie zwiększy jej nośności.
Jaki przekrój zastrzału będzie odpowiedni
Nie ma jednego uniwersalnego wymiaru dla każdej konstrukcji. W lekkich altanach i pergolach spotyka się elementy o przekroju zbliżonym do 8 × 8 cm lub 10 × 10 cm, ale jest to jedynie punkt wyjścia do niewielkich, nisko obciążonych układów. Zastrzał w więźbie domu, wiacie z ciężkim pokryciem albo konstrukcji o dużej rozpiętości wymaga obliczenia.
Przekrój dobiera się razem z długością, kątem nachylenia, rozstawem słupów i sposobem połączenia. Zbyt cienki zastrzał może się wyboczyć, a zbyt masywny nie pomoże, jeśli słup albo łącznik nie przejmie sił. W budynku mieszkalnym kieruję się dokumentacją konstrukcyjną, a nie zasadą „im więcej drewna, tym lepiej”.
Narzędzia i materiały
- kantówka lub belka z drewna konstrukcyjnego,
- miarka, kątownik, poziomica i ołówek ciesielski,
- piła tarczowa albo ukośnica oraz piła ręczna do korekt,
- wiertarka z wiertłem do drewna,
- wkręty konstrukcyjne, śruby lub certyfikowane łączniki ciesielskie,
- podkładki przy połączeniach śrubowych,
- impregnat albo system ochrony dobrany do miejsca zastosowania.
Nie używam zwykłych wkrętów do płyt gipsowo-kartonowych. Są kruche i nie są przeznaczone do przenoszenia obciążeń w konstrukcji drewnianej. Łącznik musi być dobrany do drewna i obciążenia, a jego długość nie może powodować przypadkowego rozszczepienia elementu.
Wykonanie zastrzału krok po kroku

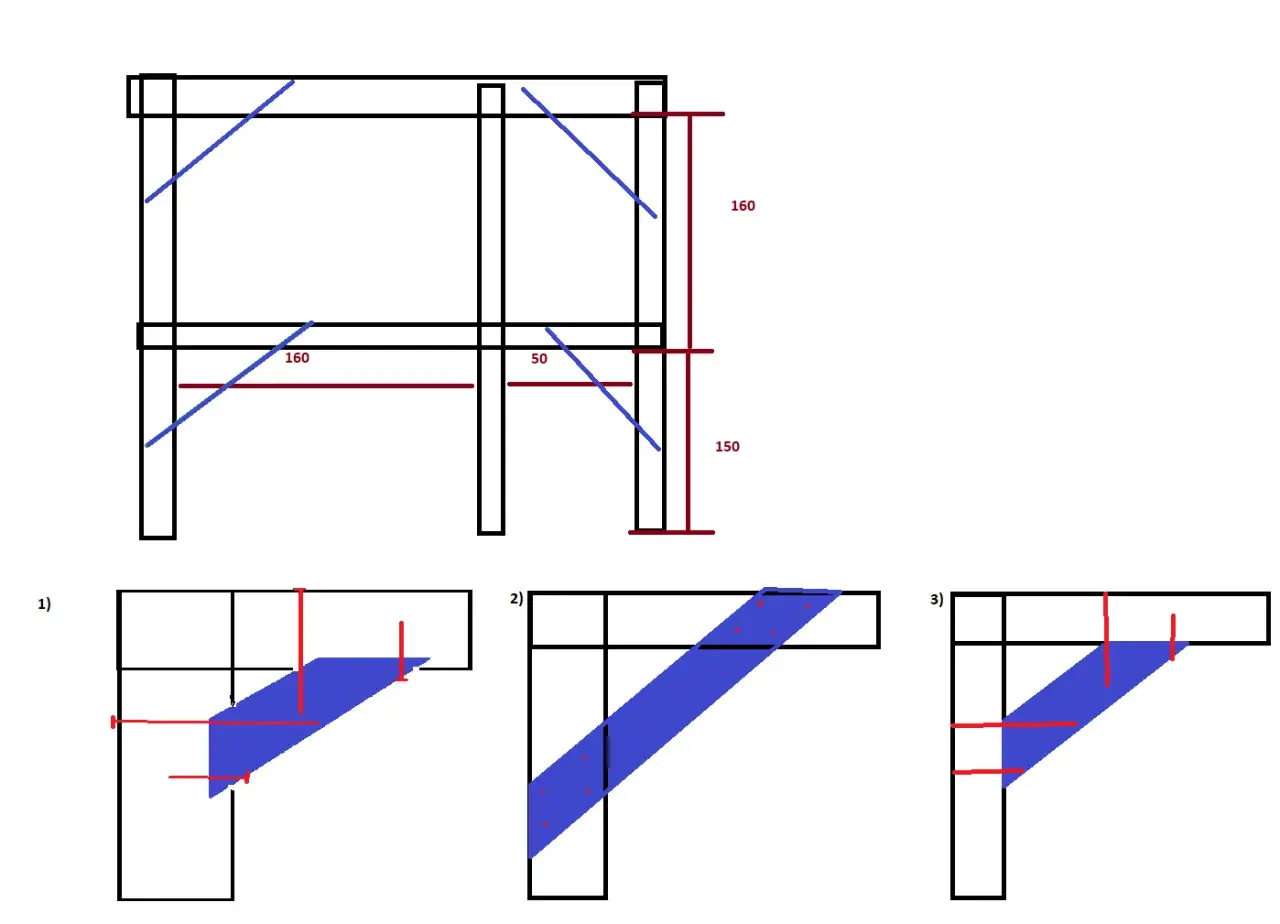

1. Wyznacz położenie i kąt
Najpierw ustawiam słup i belkę, sprawdzam ich pion oraz poziom, a dopiero później przykładam kantówkę. Zastrzał powinien tworzyć wyraźny trójkąt usztywniający, zwykle między dolną częścią słupa a górną belką albo odwrotnie. Im dłuższy odcinek obejmuje, tym skuteczniej ogranicza przechył, ale tym ważniejsze stają się jego połączenia.
Nie docinam elementów „na oko”. Przykładam go w docelowym miejscu, zaznaczam obie płaszczyzny cięcia i sprawdzam, czy po zamontowaniu nie koliduje z poszyciem, izolacją, rynną lub przejściem. Ten prosty pomiar oszczędza sporo drewna, bo najczęstszy błąd powstaje już na etapie złego kąta.
2. Przygotuj końce
Końce zastrzału docina się tak, aby możliwie dużą powierzchnią przylegały do słupa i belki. Można wykonać proste cięcie skośne albo płytki wrąb, czyli niewielkie gniazdo, w którym element częściowo opiera się na drewnie konstrukcji.
Wrąb zwiększa stabilność, ale nie powinien być głęboki ani przypadkowy. Każde większe wycięcie zmniejsza przekrój czynny elementu i może osłabić słup. W konstrukcji domu jego kształt, głębokość i położenie powinny wynikać z projektu, szczególnie gdy zastrzał przenosi siły z więźby dachowej.
3. Zabezpiecz drewno przed montażem
Po cięciu dokładnie oczyszczam powierzchnie z trocin i zabezpieczam świeże przekroje środkiem przeznaczonym do drewna konstrukcyjnego. Końcówki są szczególnie podatne na wnikanie wilgoci, dlatego nie zostawiam ich surowych, zwłaszcza w altanie, wiacie albo konstrukcji narażonej na deszcz.
Impregnacja nie może tworzyć śliskiej warstwy utrudniającej dokładne przyleganie. Najpierw dopasowanie i stabilne oparcie, potem ochrona powierzchni. Jeśli drewno będzie zamknięte w przegrodzie, trzeba także przewidzieć możliwość wysychania i nie dopuścić do stałego kontaktu z wodą.
4. Wykonaj i skręć połączenia
Po ustawieniu zastrzału wiercę otwory prowadzące, aby ograniczyć ryzyko pęknięcia. W zależności od projektu stosuje się wkręty konstrukcyjne, śruby przelotowe, sworznie, płaskowniki lub gotowe łączniki ciesielskie. Przy śrubach używam podkładek, ponieważ bez nich nakrętka może wciskać się w miękkie włókna.
Liczba i średnica łączników nie powinny być dobierane wyłącznie według grubości zastrzału. Znaczenie ma także odległość od krawędzi, kierunek włókien i możliwość rozszczepienia drewna. W lekkiej konstrukcji ogrodowej można korzystać z instrukcji producenta łącznika, natomiast przy domu potrzebne są wartości przyjęte przez konstruktora.
Przeczytaj również: Murłata pod więźbą dachową - co trzeba wiedzieć przed montażem
5. Sprawdź geometrię po skręceniu
Po zamocowaniu ponownie kontroluję pion słupa i poziom belki. Zastrzał nie powinien wypychać elementów z osi ani wymuszać ich ustawienia siłą. Jeżeli po dokręceniu słup nagle traci pion, problemem może być krzywa kantówka, zły kąt cięcia albo połączenie wykonane tylko po jednej stronie.
W większych ramach często montuje się zastrzały parami, po obu stronach słupa. Takie rozwiązanie ogranicza skręcanie węzła, ale wymaga miejsca i starannego rozmieszczenia łączników. Nie montuję dwóch elementów tylko dlatego, że konstrukcja wygląda wtedy bardziej „solidnie”. Każdy z nich powinien mieć sens w układzie sił.
Połączenie na wrąb, śruby czy łączniki stalowe
W tradycyjnym ciesielstwie zastrzały mogą być osadzane na wrębach i dodatkowo skręcane. To rozwiązanie daje dobre oparcie powierzchniowe, lecz wymaga dokładnego trasowania i doświadczenia. Zbyt duży wrąb osłabia drewno, a zbyt mały nie zapewnia stabilnego podparcia.
| Rozwiązanie | Kiedy ma sens | Na co uważać |
|---|---|---|
| Proste cięcie i wkręty konstrukcyjne | Lekkie altany, pergole i małe wiaty | Potrzebne są otwory prowadzące i właściwe rozstawy |
| Płytki wrąb i śruby | Widoczne konstrukcje ciesielskie oraz mocniejsze ramy | Nie wolno nadmiernie zmniejszyć przekroju słupa |
| Łączniki stalowe | Węzły wymagające powtarzalnego montażu lub dodatkowego wzmocnienia | Trzeba dobrać typ, grubość i liczbę gwoździ albo wkrętów |
| Połączenie projektowane indywidualnie | Więźby, domy, duże wiaty i konstrukcje z ciężkim dachem | Samodzielna zmiana może naruszyć schemat nośny |
W praktyce najlepiej sprawdza się połączenie, które ma czytelne oparcie mechaniczne, a nie tylko dużą liczbę wkrętów. Wkręty utrzymują element na miejscu, lecz nie zastępują prawidłowego przekazywania sił przez drewno.
Błędy, przez które zastrzał staje się dekoracją
- Przykręcenie do cienkiej deski lub poszycia zamiast do słupa i belki.
- Zastosowanie świeżej, mokrej albo skręconej kantówki.
- Wykonanie zbyt głębokiego wrębu w słupie.
- Użycie przypadkowych wkrętów bez sprawdzenia ich przeznaczenia.
- Brak otworów prowadzących przy bliskim wierceniu od krawędzi.
- Oparcie zastrzału na elemencie, który sam nie jest prawidłowo zakotwiony.
- Zmiana położenia zastrzałów bez sprawdzenia kolizji z instalacjami i izolacją.
Szczególnie często widzę zastrzały montowane wyłącznie dla wyglądu. Są wtedy krótkie, ustawione pod niewielkim kątem i przykręcone w przypadkowych miejscach. Krótki element nie zawsze jest mocnym elementem, bo jego skuteczność zależy od geometrii całej ramy.
Nie próbowałbym też „prostować” istniejącej więźby przez dociąganie jej nowym zastrzałem bez oceny przyczyny odkształcenia. Najpierw trzeba ustalić, czy problemem jest osiadanie, uszkodzony węzeł, zawilgocenie, przeciążenie czy brak stężenia podłużnego. W domu jednorodzinnym taka naprawa powinna być oceniona przez konstruktora.
Gdzie kończy się samodzielna praca
Samodzielne wykonanie zastrzałów jest rozsądne przy małej pergoli, prostym ogrodowym domku albo lekkiej wiacie, jeśli znasz układ konstrukcji i nie zmieniasz elementów nośnych. Przy takich pracach trzeba mimo wszystko sprawdzić fundamenty, kotwy, pion słupów i odporność na wiatr.
Inaczej wygląda sytuacja w konstrukcji domu. Zastrzał może wpływać na pracę płatwi, słupów, belek stropowych i całej więźby, dlatego jego przekrój oraz połączenie nie powinny być ustalane tylko na podstawie zdjęcia. Dotyczy to również wymiany starego elementu, nawet jeśli nowa belka wygląda na mocniejszą.
Jeżeli w projekcie pojawia się konkretny przekrój, kąt lub typ połączenia, traktuję to jako część układu nośnego, a nie sugestię estetyczną. Najdroższy błąd to poprawianie konstrukcji po jej zamknięciu, gdy zastrzał jest już zasłonięty ociepleniem, podbitką albo zabudową poddasza.
Co sprawdzić przed zamknięciem konstrukcji
Przed zakryciem połączeń robię krótki odbiór własny. Sprawdzam, czy drewno nie pękło przy otworach, czy łączniki są całkowicie osadzone, czy zastrzał przylega na całej zaplanowanej powierzchni i czy słupy nadal stoją w pionie. Warto też zrobić zdjęcia każdego węzła, zanim zniknie pod warstwą wykończeniową.
Jeżeli konstrukcja jest częścią domu, zachowuję dokumentację zastosowanych materiałów i nie usuwam elementu tylko dlatego, że przeszkadza w prowadzeniu instalacji. Lepsza jest korekta trasy przewodu niż przypadkowe osłabienie stężenia. Dobrze wykonany zastrzał powinien być niewidoczny w codziennym użytkowaniu, ale jego prawidłową pracę musi dać się uzasadnić geometrią, materiałem i połączeniem.
