Symbole na projekcie budowlanym porządkują cały rysunek: pokazują układ ścian, kierunek otwierania drzwi, przebieg instalacji oraz rzeczywiste wymiary, które mają znaczenie na budowie. Bez legendy łatwo pomylić orientacyjny szkic z informacją wiążącą, a to właśnie na etapie stanu surowego i montażu instalacji błędy kosztują najwięcej. Poniżej rozbieram projekt na części pierwsze: od legendy i skali, przez oznaczenia architektoniczne, aż po miejsca, w których inwestorzy najczęściej popełniają kosztowne pomyłki.
Najpierw legenda, potem symbole, wymiary i instalacje
- Legendy i skali nie wolno pomijać, bo ten sam znak może znaczyć coś innego na różnych arkuszach projektu.
- Grube i cienkie linie zwykle rozróżniają elementy konstrukcyjne od działowych i wykończeniowych.
- Otwory okienne i drzwiowe trzeba czytać razem z wymiarami i kierunkiem otwierania, a nie tylko z kształtem symbolu.
- Instalacje mają własną logikę oznaczeń, więc projekt architektury i projekt instalacyjny trzeba analizować równolegle.
- Poziomy, osie i rzędne mówią tyle samo co sam rzut, a czasem więcej, bo pozwalają wyłapać kolizje przed budową.
- Najwięcej błędów wynika z czytania jednego arkusza bez sprawdzenia przekrojów, zestawień stolarki i opisów technicznych.

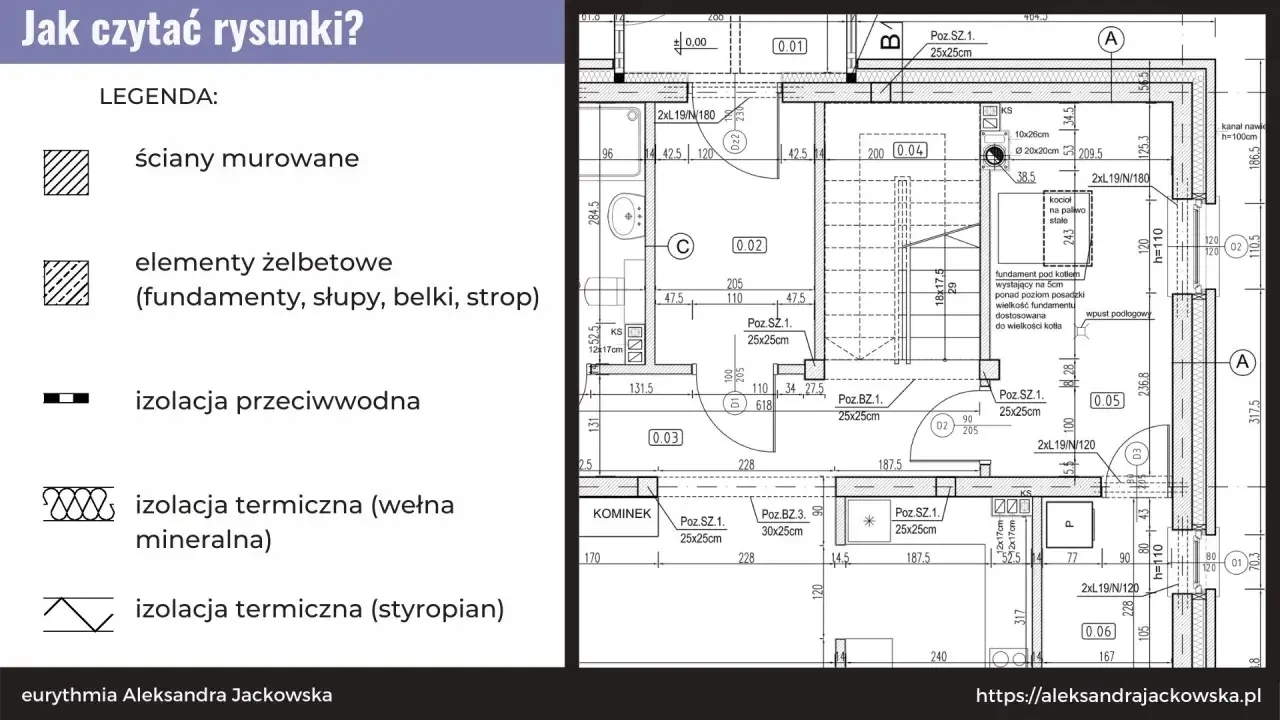

Od legendy i skali zaczyna się poprawne czytanie rysunku
Ja zawsze zaczynam od legendy, bo to ona mówi, czy patrzę na rzut kondygnacji, przekrój, elewację, czy może na arkusz instalacyjny. Sama kreska nie wystarcza. Ten sam znak na różnych planszach bywa opisany inaczej, dlatego bez objaśnień łatwo wejść w błędną interpretację.
Drugim krokiem jest skala. Na rzutach domu najczęściej spotyka się skale 1:50 i 1:100, a na projekcie zagospodarowania działki zwykle 1:500. Jeśli ktoś ogląda wydruk bez sprawdzenia skali albo bez kontroli, czy plik nie został rozciągnięty, bardzo szybko zaczyna „widzieć” w projekcie wymiary, których tam po prostu nie ma.
| Element rysunku | Co oznacza | Dlaczego sprawdzam go jako pierwszy |
|---|---|---|
| Legenda | Objaśnia symbole, kreskowanie i skróty | Bez niej łatwo pomylić ścianę nośną z działową albo punkt instalacyjny z innym elementem |
| Skala | Pokazuje relację rysunku do rzeczywistości | Chroni przed błędnym odczytem wymiarów po wydruku lub na ekranie |
| Strzałka północy | Ustawia budynek względem działki i stron świata | Pomaga ocenić nasłonecznienie, dojazd i rozmieszczenie otworów |
| Osie konstrukcyjne | Stanowią punkty odniesienia do wytyczenia ścian i słupów | Ułatwiają rozmowę z geodetą i ekipą wykonawczą |
W praktyce najwięcej zyskuje ten, kto czyta nie tylko sam rzut, ale też opis techniczny, zestawienie stolarki i przekroje. Te arkusze wzajemnie się sprawdzają; jeśli jeden mówi coś innego niż drugi, nie zakładam, że projektant „na pewno miał to samo na myśli”. Najpierw szukam zgodności, dopiero potem idę dalej. I właśnie wtedy warto przejść do samych oznaczeń na rzucie domu.
Najważniejsze symbole architektoniczne w rzucie domu
Na rzucie kondygnacji najczęściej szukam nie ozdobników, tylko informacji o tym, co naprawdę da się zbudować i użytkować. Dla inwestora najważniejsze są ściany, otwory, schody oraz miejsca, w których projekt zmienia się z teorii w praktykę. Ja zwykle zaczynam od elementów konstrukcyjnych, bo to one najmocniej ograniczają późniejsze poprawki.
| Symbol lub oznaczenie | Co zwykle oznacza | Na co zwrócić uwagę |
|---|---|---|
| Gruba linia | Ściana nośna albo inny element konstrukcyjny | Takiego elementu nie traktuje się jak swobodnej przegrody, bo wpływa na układ całego domu |
| Cieńsza linia | Ściana działowa, warstwa wykończeniowa lub lżejsza przegroda | Łatwiej ją zmienić, ale trzeba sprawdzić, jak wpływa na przejścia i ustawienie wyposażenia |
| Łuk przy drzwiach | Kierunek otwierania skrzydła drzwiowego | To ważne przy meblach, ciągach komunikacyjnych i kolizjach z innymi drzwiami |
| Dwie równoległe kreski | Okno lub otwór okienny | Trzeba go czytać razem z wymiarem i zestawieniem stolarki, a nie samym kształtem symbolu |
| Linia cięcia z oznaczeniem typu A-A | Miejsce przekroju | Odsyła do innego arkusza, gdzie widać wysokości, warstwy i relacje pionowe |
| Strzałki przy schodach | Kierunek biegu schodów | Ułatwiają sprawdzenie, czy komunikacja między kondygnacjami jest wygodna i logiczna |
| Kreskowanie | Rodzaj materiału w przekroju | Pomaga odróżnić beton, mur, izolację albo element drewniany |
Przy drzwiach i oknach nie zatrzymuję się jednak na samym symbolu. Sprawdzam też wymiar otworu, sposób osadzenia i to, czy skrzydło po otwarciu nie wchodzi w strefę szafy, kuchni albo komunikacji. Drobny szczegół na rysunku potrafi w praktyce przesądzić o tym, czy pomieszczenie będzie wygodne, czy tylko „ładnie narysowane”. Kiedy te oznaczenia są już czytelne, czas przejść do instalacji, bo tam łatwo o błędy, które wychodzą dopiero po tynkach.
Instalacje czyta się osobno, ale nie wolno ich ignorować
W domu jednorodzinnym instalacje są równie ważne jak układ ścian. Na etapie stanu surowego jeszcze da się zmienić przebieg wielu rzeczy, ale po wejściu ekip instalacyjnych margines błędu gwałtownie maleje. Ja zawsze patrzę na elektrykę, wodę, kanalizację, wentylację i ogrzewanie jako na jeden system, a nie pięć niezależnych rysunków.
| Instalacja | Typowe oznaczenia | Co trzeba sprawdzić w praktyce |
|---|---|---|
| Elektryczna | Gniazda, łączniki, punkty świetlne, rozdzielnica | Wysokości montażu, liczbę obwodów, zasilanie kuchni, oświetlenie schodów i strefy techniczne |
| Wodno-kanalizacyjna | Podejścia do umywalki, WC, prysznica, piony i odpływy | Odległości od ścian, spadki, kolizje z konstrukcją i możliwość zabudowy |
| Wentylacyjna | Nawiewy, wywiewy, kanały, anemostaty | Położenie punktów nawiewnych i wywiewnych oraz trasę kanałów w suficie lub w przegrodach |
| Grzewcza | Grzejniki, ogrzewanie podłogowe, rozdzielacz, źródło ciepła | Strefy grzania, miejsce rozdzielacza, zabudowę meblową i sensowność ustawienia źródła ciepła |
W praktyce najwięcej problemów rodzi kuchnia, łazienka i kotłownia, bo tam zbiegają się różne instalacje i najmniej miejsca zostaje na improwizację. Zdarza się, że gniazdko wypada za szafą, punkt wodny trafia dokładnie pod zabudowę albo kanał wentylacyjny koliduje z belką. Na rysunku wygląda to niewinnie. Na budowie oznacza dodatkową pracę, opóźnienie albo kompromis, którego nikt wcześniej nie planował. Sama obecność punktu na rzucie nie wystarczy, bo dopiero liczby i poziomy pokazują, czy układ domu naprawdę zadziała.
Wymiary, poziomy i osie mówią więcej niż sam symbol
Rysunek budowlany nie jest ilustracją, tylko dokumentem wymiarowym. Dlatego ja patrzę na ciągi wymiarowe, rzędne wysokościowe i osie konstrukcyjne z taką samą uwagą jak na sam symbol okna czy drzwi. Bez tych danych nawet poprawnie narysowany rzut potrafi wprowadzić w błąd.
- Wymiary zewnętrzne pokazują gabaryt budynku i pomagają ocenić odległości od granic działki.
- Wymiary wewnętrzne mówią, ile realnie zostaje miejsca po wykonaniu ścian i warstw wykończeniowych.
- Poziom ±0.00 jest zwykle punktem odniesienia dla gotowej posadzki parteru, ale zawsze trzeba sprawdzić opis projektu.
- Rzędne typu +0.15 albo -0.30 pokazują różnice wysokości między pomieszczeniami, tarasem i terenem.
- Osie konstrukcyjne pozwalają wytyczyć ściany i słupy bez zgadywania, gdzie zaczyna się rzeczywisty obrys budynku.
- Wymiary otworów nie zawsze są tożsame z wymiarami gotowego elementu, bo montaż wymaga luzu i uwzględnienia ościeżnicy.
Na rzucie kondygnacji najczęściej pracuje się w skali 1:50 albo 1:100, a na projekcie zagospodarowania działki zwykle w 1:500. To ważne, bo ta sama liczba na dwóch różnych arkuszach nie musi oznaczać tego samego w praktyce. Jeśli projekt zawiera zestawienie stolarki, czyli listę okien i drzwi z wymiarami, sprawdzam je zawsze osobno, bo tam najczęściej wychodzą drobne rozbieżności. Na tej podstawie najłatwiej wyłapać błędy, które jeszcze można poprawić na papierze, a nie po wejściu ekipy.
Najczęstsze pomyłki przy odczycie projektu
Najdroższe błędynie wynikają zwykle z braku wiedzy, tylko z pośpiechu. Kiedy ktoś patrzy na projekt pobieżnie, widzi tylko ogólny układ domu i zakłada, że szczegóły „same się ułożą”. W praktyce właśnie szczegóły decydują o tym, czy budynek będzie wygodny, czy tylko zgodny z rysunkiem.
- Odczytywanie symbolu bez legendy. Jeden znak może oznaczać coś innego w części architektonicznej i coś innego na schemacie instalacyjnym.
- Porównywanie rysunków w różnych skalach bez przeliczenia. To prosta droga do błędnego odczytu wymiarów po wydruku.
- Traktowanie wymiaru otworu jak wymiaru gotowego elementu. Otwór montażowy, ościeżnica i skrzydło nie są tym samym.
- Pomijanie kolizji z meblami i zabudową. Drzwi, gniazda i punkty wodne muszą współgrać z układem wyposażenia.
- Analiza tylko jednego arkusza. Rzut bez przekrojów, zestawień i opisów daje zbyt mało informacji, żeby bezpiecznie podjąć decyzję.
- Ignorowanie zmian po adaptacji. W projekcie domu drobne korekty potrafią zmienić przebieg całej instalacji albo sens układu pomieszczeń.
Ja szczególnie pilnuję wersji projektu, bo między kolejnymi poprawkami najłatwiej zgubić detal, który przesuwa gniazdko, zmienia kierunek otwierania drzwi albo skraca wygodny ciąg komunikacyjny. Właśnie dlatego nie ufam jednemu rysunkowi „na oko”. Wolę sprawdzić wszystko metodą prostej listy kontrolnej, zanim projekt trafi do wykonawcy.
Co sprawdzam, zanim projekt trafi do wykonawcy
Jeżeli mam przejść przez projekt szybko, ale bez zgadywania, to robię to zawsze w tej samej kolejności. Taki prosty filtr pozwala wyłapać większość problemów jeszcze przed rozpoczęciem robót i oszczędza nerwów w trakcie budowy.
- Czy legenda jest kompletna na każdym arkuszu i czy symbole są spójne między rzutem, przekrojem i instalacjami.
- Czy ściany nośne, działowe, otwory i schody tworzą logiczny układ komunikacyjny.
- Czy drzwi i okna otwierają się bez kolizji z meblami, sprzętami i przejściami.
- Czy punkty elektryczne, wodne i wentylacyjne pasują do realnego ustawienia kuchni, łazienki i pomieszczeń technicznych.
- Czy poziomy posadzek, tarasu i terenu są czytelne oraz zgodne z tym, co ma się wydarzyć na budowie.
- Czy przekroje potwierdzają to, czego nie widać w rzucie, zwłaszcza wysokości i warstwy przegród.
- Czy ewentualne zmiany po adaptacji zostały wpisane do wszystkich odpowiednich rysunków, a nie tylko do jednego.
Dobrze czytany projekt nie polega na zapamiętaniu wszystkich znaków, tylko na sprawdzeniu, czy legenda, wymiary, poziomy i instalacje opowiadają jedną historię. Jeśli tak, łatwiej uniknąć przeróbek, nieporozumień i nerwowych rozmów z ekipą, zanim jeszcze pojawią się pierwsze ściany.
