Gdy zimą przy ścianie czuć chłód, a rachunki za ogrzewanie rosną mimo sprawnej instalacji, problem często zaczyna się od przegrody zewnętrznej. W tym artykule wyjaśniam, jak interpretować współczynnik U, jakie wartości obowiązują w Polsce, jak samodzielnie oszacować wynik oraz na co uważać przy wyborze ocieplenia i wykonaniu detali.
Najważniejsze liczby, które pomagają ocenić ścianę
- 0,20 W/(m²·K) to maksymalna wartość U dla typowej ściany zewnętrznej ogrzewanego budynku.
- Niższe U oznacza lepszą izolacyjność i mniejsze straty ciepła przez przegrodę.
- Wynik oblicza się ze wzoru U = 1/R, gdzie R jest całkowitym oporem cieplnym ściany.
- W praktyce często rozsądniej celować w 0,15-0,18 W/(m²·K), zamiast projektować przegrodę dokładnie na granicy przepisu.
- Sama grubość ocieplenia nie wystarczy. Liczą się także mostki cieplne, wilgoć, spoiny i jakość montażu.
Co naprawdę oznacza współczynnik U ściany
Współczynnik przenikania ciepła U pokazuje, ile energii cieplnej przenika przez 1 m² przegrody przy różnicy temperatury wynoszącej 1 K. Jednostką jest W/(m²·K). Im niższa wartość, tym trudniej ciepłu wydostać się z domu.
To ważne rozróżnienie, bo inwestorzy często mylą U z lambdą λ. Lambda opisuje konkretny materiał, na przykład styropian albo bloczek z betonu komórkowego, natomiast U dotyczy całej przegrody złożonej z kilku warstw.
W praktyce nie oceniam ściany po samym rodzaju pustaka. Ten sam materiał konstrukcyjny może dać zupełnie inny rezultat po zastosowaniu 15 cm styropianu o lambdzie 0,040 oraz 20 cm izolacji o lambdzie 0,032. Różnica będzie widoczna nie tylko w obliczeniach, ale też w temperaturze powierzchni wewnętrznej i sezonowym zużyciu energii.
Jakie U dla ścian zewnętrznych wymagają przepisy
Dla ściany zewnętrznej pomieszczenia ogrzewanego do temperatury co najmniej 16°C maksymalna wartość współczynnika wynosi obecnie Uc(max) = 0,20 W/(m²·K). To poziom graniczny wynikający z obowiązujących warunków technicznych dla nowych budynków.
Przepisy przewidują także inne wartości dla pomieszczeń o niższej temperaturze. W uproszczeniu wygląda to następująco:
| Rodzaj pomieszczenia | Maksymalne U ściany |
|---|---|
| Temperatura wewnętrzna co najmniej 16°C | 0,20 W/(m²·K) |
| Temperatura od 8°C do poniżej 16°C | 0,45 W/(m²·K) |
| Temperatura poniżej 8°C | 0,90 W/(m²·K) |
Limit 0,20 nie oznacza jednak, że każda ściana powinna mieć dokładnie taki wynik. Ja traktuję go jako minimum formalne, a nie ambitny cel projektowy. Niewielki zapas, na przykład U na poziomie 0,16-0,18, ułatwia uwzględnienie niedokładności wykonawczych i zmian w projekcie.
Trzeba też pamiętać, że spełnienie wymagań cieplnych budynku nie kończy się na jednej wartości U. Ocenia się również między innymi zapotrzebowanie na energię pierwotną EP, jakość okien, dach, podłogę, wentylację i system ogrzewania.
Jak obliczyć współczynnik przenikania ciepła
Podstawowy wzór jest prosty: U = 1/R. Symbol R oznacza całkowity opór cieplny przegrody. Dla każdej warstwy oblicza się go według wzoru R = d/λ, gdzie d to grubość materiału w metrach, a λ oznacza jego współczynnik przewodzenia ciepła.
W ścianie wielowarstwowej sumuje się opory wszystkich warstw oraz opory przejmowania ciepła po stronie wewnętrznej i zewnętrznej. Dla typowej ściany pionowej przyjmuje się orientacyjnie Rsi = 0,13 i Rse = 0,04 m²·K/W.
Przeczytaj również: Jak kłaść folię paroizolacyjną, by uniknąć błędów?
Przykład ściany z betonu komórkowego i styropianu
Załóżmy ścianę z bloczków z betonu komórkowego o grubości 24 cm i deklarowanej lambdzie 0,20 W/(m·K), ocieploną 20 cm styropianu o lambdzie 0,036 W/(m·K).
| Warstwa | Obliczenie oporu | R |
|---|---|---|
| Beton komórkowy 24 cm | 0,24 ÷ 0,20 | 1,20 m²·K/W |
| Styropian 20 cm | 0,20 ÷ 0,036 | 5,56 m²·K/W |
| Opory powierzchniowe | 0,13 + 0,04 | 0,17 m²·K/W |
| Razem | 1,20 + 5,56 + 0,17 | 6,93 m²·K/W |
Wynik uproszczony wynosi około U = 0,14 W/(m²·K). To bardzo dobry poziom, ale jest to obliczenie jednowymiarowe. Projektant powinien jeszcze uwzględnić poprawki, spoiny, łączniki mechaniczne i miejsca, w których warstwa izolacji jest przerwana.
Wzór U = λ/d można stosować wyłącznie do szybkiej oceny pojedynczej, jednorodnej warstwy. Dla kompletnej ściany warstwowej używam sumy oporów, bo dopiero ona pokazuje rzeczywiste zachowanie całej przegrody.
Jak dobrać grubość i rodzaj ocieplenia
Największy wpływ na końcowe U ma zwykle izolacja, ponieważ materiały termoizolacyjne mają znacznie niższą lambdę niż ceramika, beton czy silikat. Typowe rozwiązania dla domu jednorodzinnego to 15-20 cm ocieplenia, choć dokładna grubość zależy od materiału konstrukcyjnego i założonego standardu energetycznego.
| Materiał izolacyjny | Typowa lambda | Co wyróżnia rozwiązanie |
|---|---|---|
| Styropian biały | około 0,038-0,040 W/(m·K) | Dobry stosunek ceny do parametrów i łatwy montaż. |
| Styropian grafitowy | około 0,031-0,033 W/(m·K) | Niższe U przy tej samej grubości, ale większa wrażliwość na słońce podczas klejenia. |
| Wełna mineralna | około 0,034-0,039 W/(m·K) | Paroprzepuszczalność, odporność ogniowa i dobre właściwości akustyczne. |
Przykładowo, 15 cm izolacji o lambdzie 0,038 może wystarczyć do spełnienia wymagań w dobrze dobranej ścianie, ale nie daje takiego samego zapasu jak 20 cm materiału o lambdzie 0,032. Nie porównuję więc wyłącznie centymetrów. Zawsze sprawdzam lambdę, sposób mocowania, podłoże i detale przy otworach.

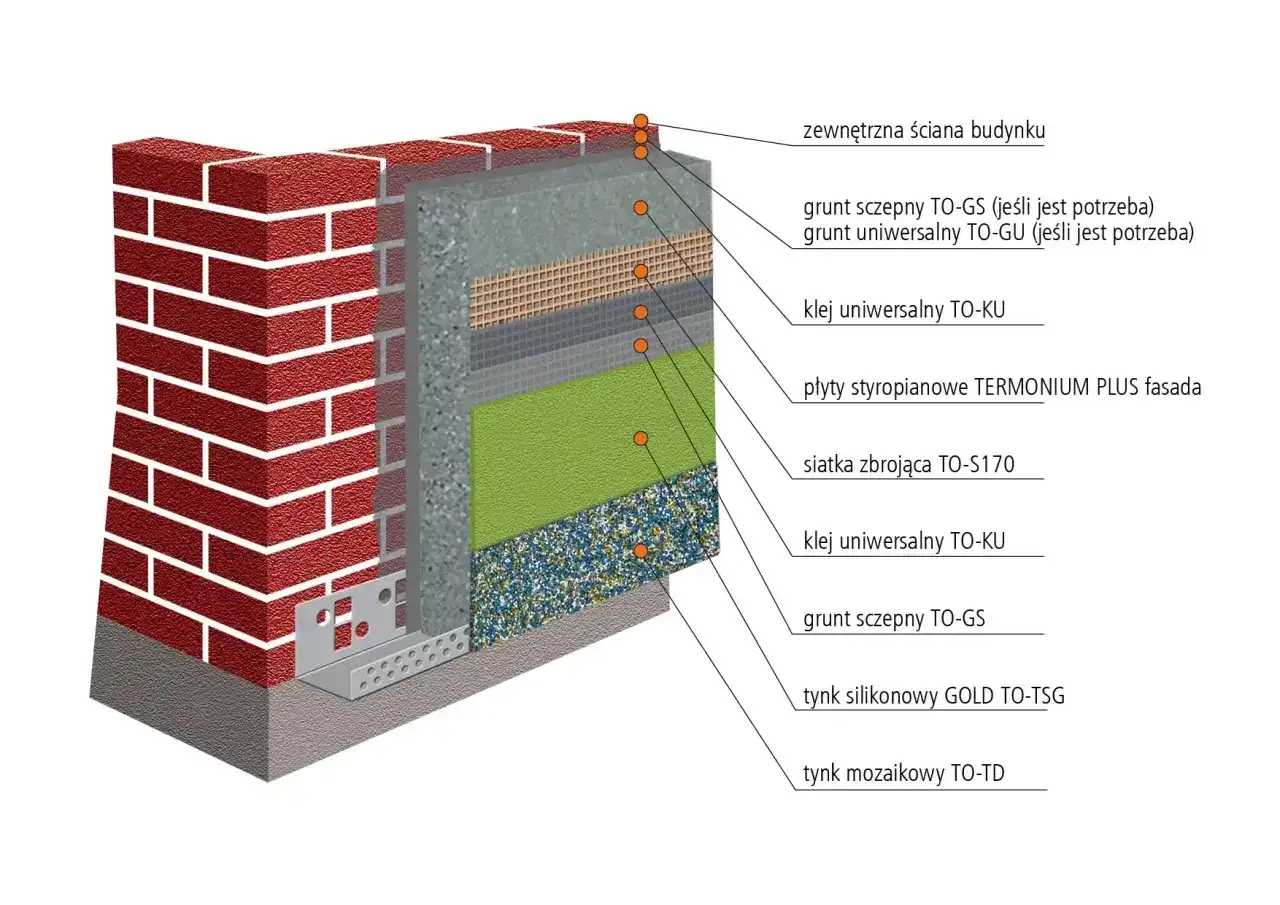

W ścianie dwuwarstwowej izolacja znajduje się po zewnętrznej stronie muru i ogranicza wpływ mostków konstrukcyjnych. Z tego powodu jest to rozwiązanie, które najczęściej wybieram w domach jednorodzinnych. Ściana jednowarstwowa może działać dobrze, ale wymaga dokładnego murowania, odpowiednich elementów systemowych i dużej dbałości o spoiny.
Dlaczego dobre U nie gwarantuje ciepłego domu

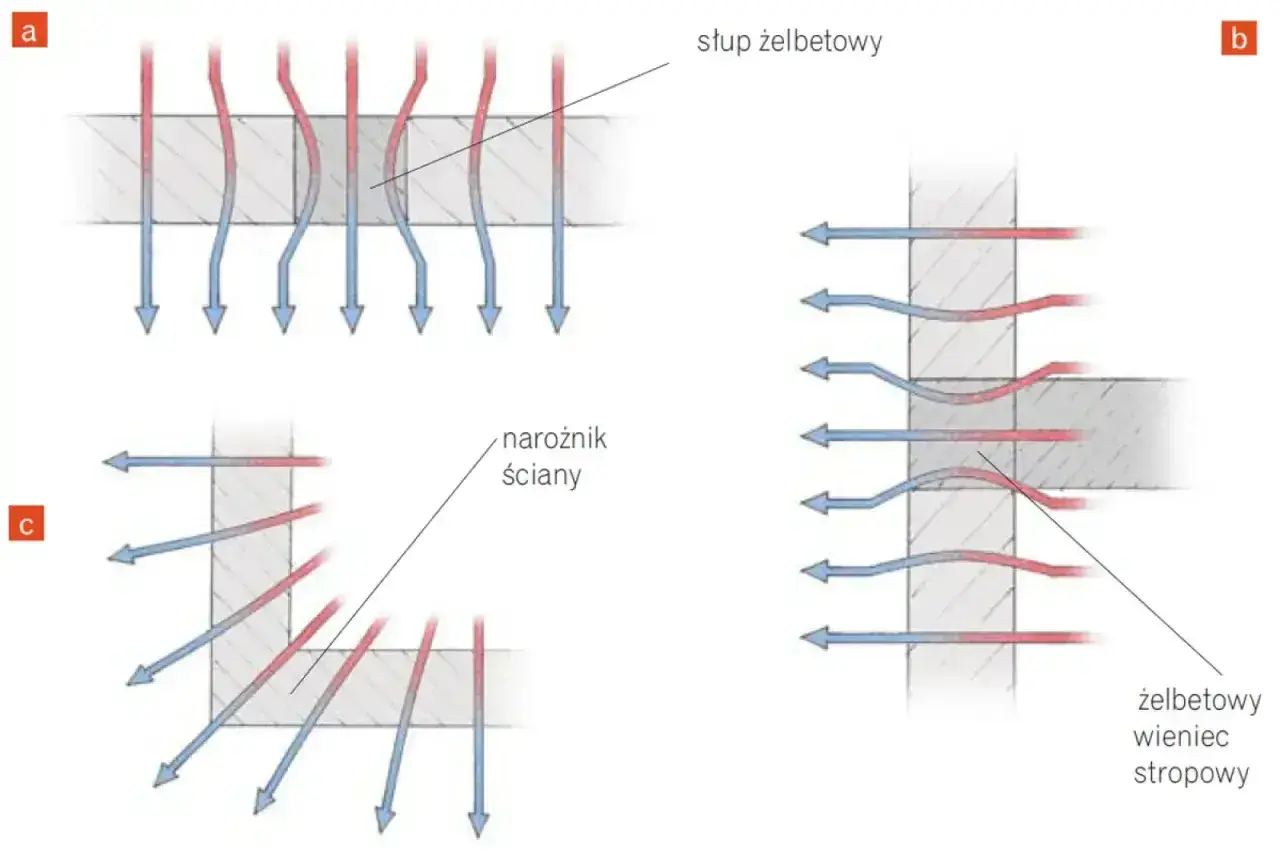

Wartość obliczona dla środka pola ściany nie opisuje wszystkich strat. Największe problemy pojawiają się często przy wieńcach, nadprożach, narożnikach, balkonach, cokołach i ościeżach okiennych. Są to mostki cieplne, czyli miejsca o lokalnie słabszej izolacyjności.
Mostek może podnieść straty ciepła, obniżyć temperaturę powierzchni i zwiększyć ryzyko kondensacji pary wodnej. W skrajnym przypadku pojawia się zawilgocenie albo pleśń, mimo że sama warstwa ocieplenia ma prawidłową grubość.
Najczęściej spotykam trzy błędy. Pierwszy to pozostawienie przerw między płytami izolacji. Drugi polega na niedokładnym ociepleniu ościeży. Trzeci wynika z niewłaściwego połączenia ocieplenia ściany z izolacją dachu i podłogi.
- Płyty powinny być układane na mijankę, bez krzyżowania spoin.
- Szczeliny większe niż drobne nierówności trzeba uzupełnić materiałem izolacyjnym, a nie grubą warstwą kleju.
- Łączniki mechaniczne należy dobrać do systemu i ograniczyć ich wpływ na izolacyjność.
- Ocieplenie cokołu powinno być odporne na wilgoć i połączone bez przerwy z izolacją ściany.
Nie przeceniałbym też samego U. Parametr nie mówi nic o wentylacji, nieszczelnościach powietrznych ani jakości ogrzewania. Ciepła ściana nie naprawi źle zamontowanych okien ani ciągłego przewiewu przy drzwiach wejściowych.
Jak sprawdzić projekt i wykonanie przed zamknięciem elewacji
Przed zakupem materiałów proszę o zestawienie warstw przegrody z podanymi grubościami i lambdami. W dokumentacji powinno być jasne, czy wartości dotyczą danych deklarowanych przez producenta, czy parametrów obliczeniowych przyjętych do projektu. To nie zawsze jest ta sama liczba.
W projekcie warto sprawdzić nie tylko wynik Uc ściany, lecz także opis ocieplenia wieńców, nadproży, ścian fundamentowych i połączenia z dachem. Jeżeli projektant podaje U na poziomie 0,20, zapytałbym, czy uwzględniono poprawki wymagane dla konkretnej przegrody.
Na budowie kontrola nie musi oznaczać skomplikowanych pomiarów. Najwięcej można zauważyć podczas klejenia płyt, przed zatopieniem siatki. Wtedy łatwo sprawdzić ciągłość izolacji, narożniki, ościeża i miejsca przy instalacjach przechodzących przez ścianę.
Przy istniejącym domu pomocne może być badanie kamerą termowizyjną, ale powinno być wykonane przy odpowiedniej różnicy temperatur, bez silnego nasłonecznienia i najlepiej po ustabilizowaniu ogrzewania. Termowizja pokazuje rozkład temperatury na powierzchni, lecz sama nie zastępuje obliczeń współczynnika U.
Co z tego wynika przy wyborze ściany do domu
Jeżeli buduję typowy dom jednorodzinny, nie szukam materiału konstrukcyjnego o najniższej lambdzie za wszelką cenę. Większą różnicę robi zwykle kompletna, dobrze wykonana przegroda z ciągłym ociepleniem niż droższy pustak połączony z niedopracowanymi detalami.
Rozsądny punkt wyjścia to ściana, która bez problemu mieści się poniżej 0,20 W/(m²·K), najlepiej z zapasem do około 0,15-0,18. Zbyt duża grubość izolacji również nie zawsze ma sens, jeśli powoduje problemy z okapem, parapetami, mocowaniem rynien albo proporcjami elewacji.
Najlepszą decyzję podejmuje się dopiero po zestawieniu kilku wariantów. Trzeba porównać nie tylko U, ale też grubość całej ściany, koszt materiałów, odporność na wilgoć, akustykę, ochronę przeciwpożarową i łatwość poprawnego wykonania.
Ściana o dobrym U potrzebuje jeszcze dobrego detalu
Najważniejszy wniosek jest prosty: im niższy współczynnik U, tym lepsza ochrona przed stratami ciepła, ale sama liczba nie opisuje całego budynku. Przed wyborem ocieplenia trzeba sprawdzić pełny układ warstw i zaplanować miejsca, w których izolacja może zostać przerwana.
Jeśli projekt przewiduje wynik bliski limitowi, nie zmieniałbym grubości materiału na własną rękę. Najpierw poprosiłbym o ponowne obliczenie całej przegrody, sprawdzenie mostków oraz ocenę, czy niewielkie zwiększenie izolacji nie uprości wykonania. Dobrze zaprojektowany i starannie wykonany detal zwykle daje więcej niż przypadkowe dokładanie kolejnych centymetrów na środku ściany.
