Zbrojenie nadproża - jak dobrać je bez błędów?

Otwarcia w ścianach są jednym z tych miejsc, gdzie konstrukcja domu przestaje być „oczywista”. Nad oknem albo drzwiami mur musi przekazać ciężar na boki, a czasem dochodzi jeszcze strop, wieniec, dach lub roleta zewnętrzna. W praktyce zbrojenie nadproża decyduje o tym, czy ten detal będzie pracował bez rys, czy zacznie pękać już po pierwszym sezonie.

Kiedy nadproże wymaga zbrojenia i co naprawdę przenosi

Nadproże to po prostu belka nad otworem, ale na budowie ta „prosta belka” robi kawał ciężkiej roboty. Przejmuje ciężar muru ponad otworem i przekazuje go na obie strony ściany, a w wielu domach jednorodzinnych musi jeszcze współpracować z wieńcem, stropem albo fragmentem dachu. Im większy otwór i im większe obciążenie nad nim, tym ważniejsze staje się prawidłowe uzbrojenie elementu.

Ja zwykle patrzę na ten detal w trzech krokach: jaki jest materiał ściany, jak szeroki jest otwór i co znajduje się nad nim. Inaczej zachowuje się otwór w lekkiej ścianie działowej, inaczej w ścianie nośnej pod stropem żelbetowym, a jeszcze inaczej pod dużym przeszkleniem lub garażową bramą. Sama obecność nadproża nie wystarcza, jeśli nie wiadomo, jakie obciążenia ma przejąć.

• W ścianie nośnej nadproże pracuje jak mała belka konstrukcyjna, nie jak „wypełniacz” otworu.
• W ścianie zewnętrznej dochodzi jeszcze ryzyko mostka termicznego, więc detal trzeba myśleć także pod kątem izolacji.
• Przy otworach pod rolety zewnętrzne dochodzą dodatkowe przestrzenie montażowe i łatwo zepsuć geometrię całego fragmentu ściany.

Jeśli rozumie się ten mechanizm, łatwiej odróżnić element nośny od rozwiązania tylko zamykającego otwór, więc w następnym kroku rozbijam temat na konkretne części zbrojenia.

Jak wygląda poprawne zbrojenie w nadprożu żelbetowym

W żelbecie beton i stal pracują razem, ale każdy z tych materiałów robi coś innego. Beton dobrze znosi ściskanie, stal przejmuje rozciąganie. Dlatego w nadprożu najważniejsze są pręty podłużne, które biegną wzdłuż belki i biorą na siebie strefę rozciąganą, czyli zwykle dolną część przekroju. Górne pręty pojawiają się tam, gdzie detal pracuje mocniej przy podporach albo jest długi i mocno obciążony.

Strzemiona to poprzeczne „obręcze” obejmujące zbrojenie podłużne. Ich zadanie jest praktyczne: spinają cały kosz zbrojeniowy, utrzymują pręty w odpowiednim położeniu i pomagają przy siłach ścinających. Otulina to warstwa betonu między stalą a powierzchnią elementu. Chroni zbrojenie, poprawia współpracę stali z betonem i nie pozwala, żeby pręt leżał zbyt blisko krawędzi.

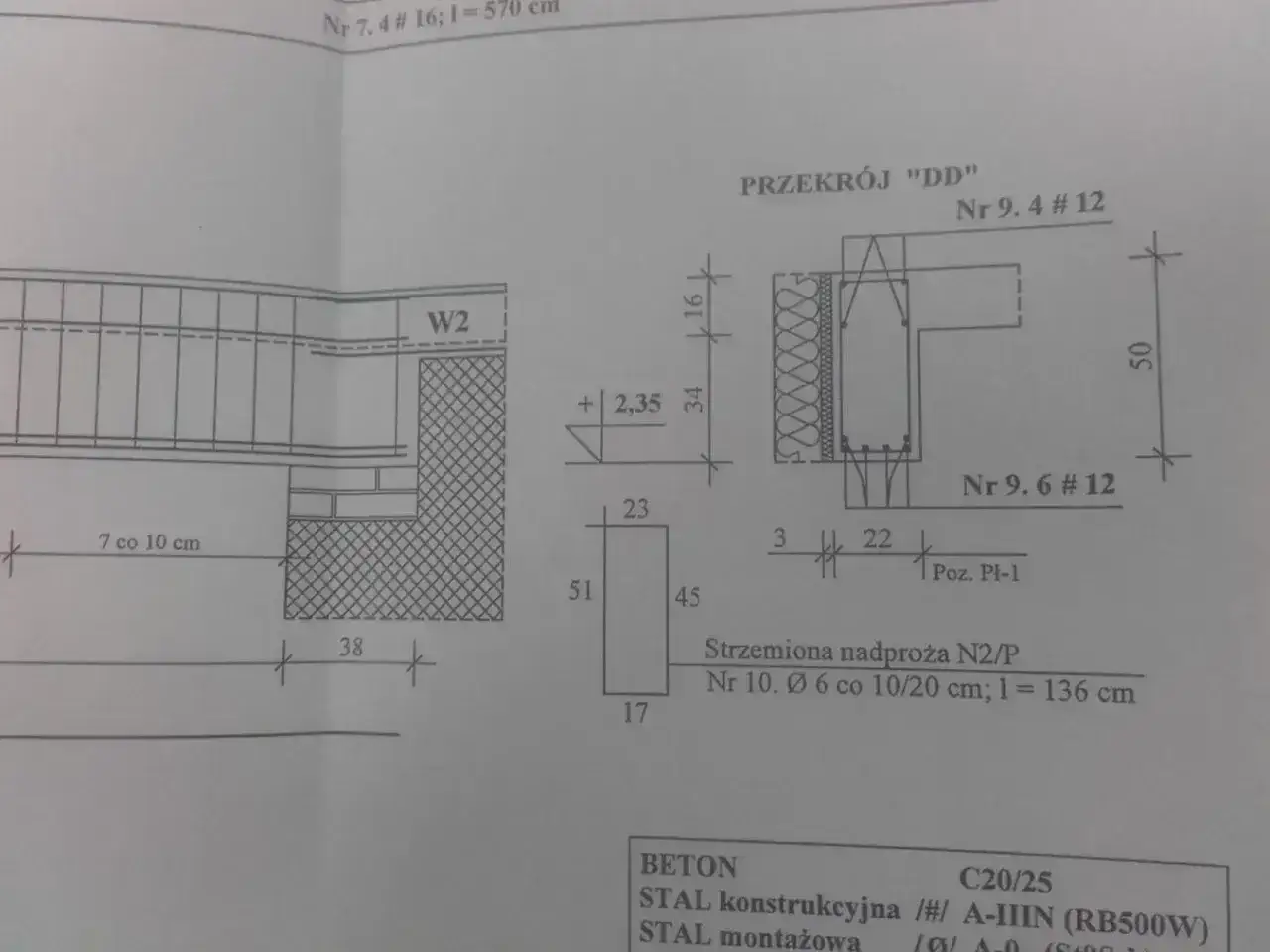

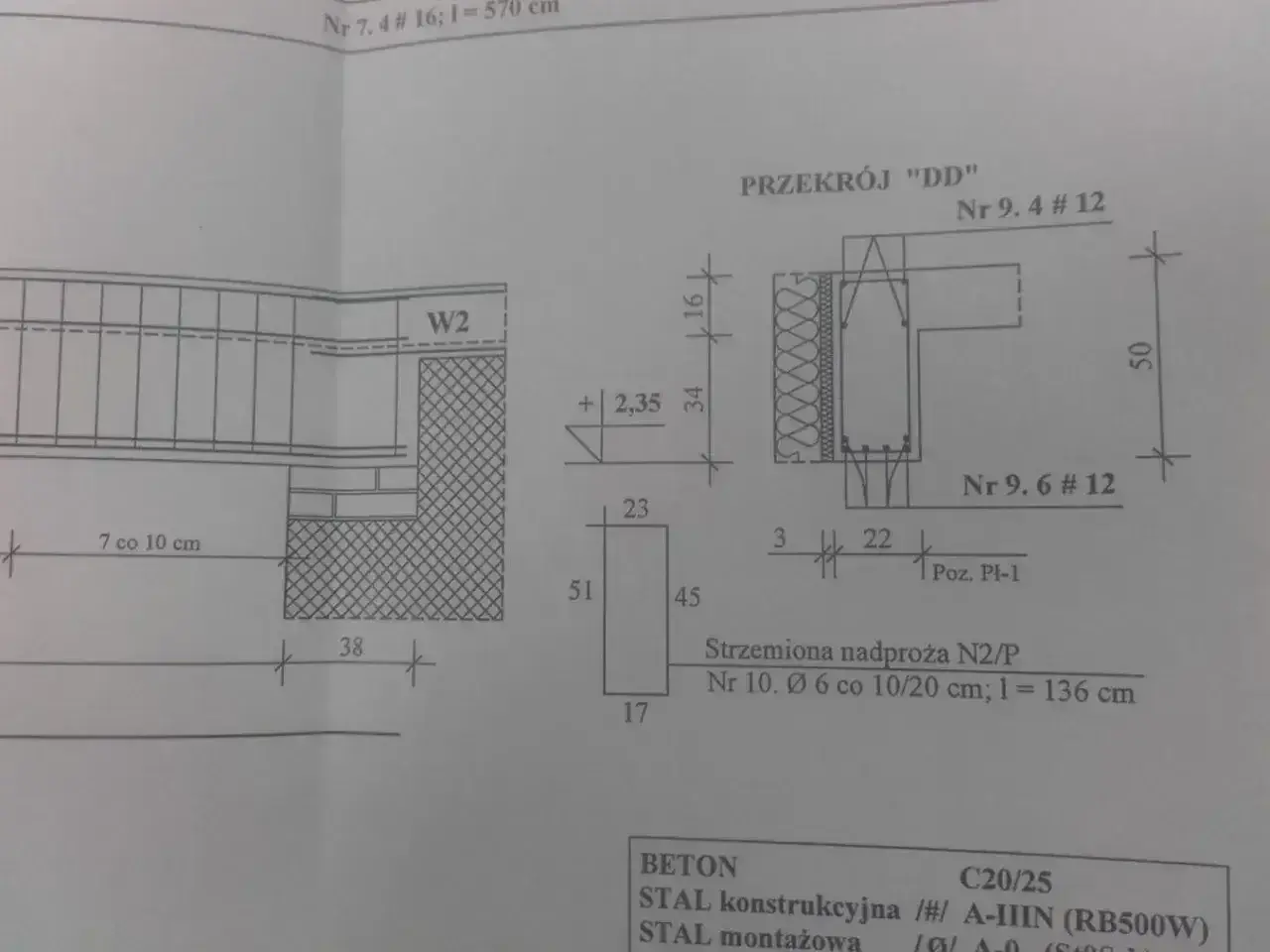

W jednym z opracowań ITB dla przykładowego nadproża żelbetowego przyjęto beton C25/30, stal BS500, dołem 4 pręty Ø14, górą 2 pręty Ø12, po bokach po 1 pręcie Ø12 oraz strzemiona Ø6 co 20 cm. To nie jest uniwersalna recepta do każdej ściany, ale bardzo dobrze pokazuje logikę pracy takiego elementu: najwięcej stali trafia tam, gdzie belka realnie się ugina i gdzie rosną naprężenia.

Pręty podłużne

Jeśli belka ma się nie „zgiąć”, dolne pręty muszą być dobrze prowadzone przez całą długość nadproża. Nie chodzi o to, żeby włożyć ich jak najwięcej, tylko żeby miały odpowiednią średnicę, rozstaw i zakotwienie w strefie podpór. Za krótkie wprowadzenie pręta w mur to jeden z tych błędów, które nie zawsze widać od razu, ale potem wychodzą w postaci rys nad otworem.

Strzemiona i otulina

W strefie podpór strzemiona zwykle zagęszcza się bardziej niż w środku rozpiętości. Taki układ nie jest przypadkowy, bo właśnie przy podporach belka „zbiera” największe siły poprzeczne. Dobre dystanse są tu ważniejsze, niż wielu wykonawców zakłada. Jeśli pręt leży na bloczku, a nie w otulinie, to formalnie nadal jest stalą w betonie, ale praktycznie pracuje gorzej i jest bardziej narażony na błędy wykonawcze.

Przeczytaj również: Schody zewnętrzne przy domu - wymiary, balustrady i bezpieczeństwo

Beton i zakotwienie

Beton w nadprożu musi być nie tylko odpowiedniej klasy, ale też dobrze zagęszczony i osłonięty przed rozsegregowaniem. W praktyce ważne jest także zakotwienie w murze lub w sąsiednich elementach żelbetowych. Jeżeli belka pracuje razem z wieńcem albo słupem, detal trzeba widzieć jako całość, a nie jako osobny „odcinek do zalania”. Właśnie dlatego przy większych otworach nie lubię improwizacji z ułożeniem prętów „na oko”.

Gdy te zasady są jasne, dopiero wtedy ma sens wybór między prefabrykatem, kształtką U i belką laną na budowie.

Prefabrykat, kształtka U czy lane nadproże

Wybór technologii zależy od tego, czy ważniejsza jest szybkość, swoboda wymiarowa, czy możliwość dokładnego dopasowania do obciążenia. W domach jednorodzinnych najczęściej spotykam trzy rozwiązania: gotowy prefabrykat zbrojony, nadproże wykonywane w szalunku oraz układ z kształtek U wypełnianych betonem i zbrojeniem. Każde z nich ma sens, ale nie w każdej sytuacji.

Jak podaje SOLBET, gotowe belki w tym systemie mają zaznaczone minimalne długości podparcia, a najdłuższy prefabrykat dochodzi do 230 cm i pozwala przykryć otwór do 180 cm. Producent podaje też szerokości 12 i 18 cm. To ważna informacja, bo pokazuje, że element dobiera się do systemu ściany, a nie odwrotnie. Przy zestawianiu belek obok siebie trzeba je połączyć zaprawą i wypełnić spoiny poziome oraz pionowe.

Przy roletach zewnętrznych detal robi się jeszcze bardziej wrażliwy. Czasem lepiej przewidzieć osobną przestrzeń na kasetę rolety albo zastosować układ, w którym nadproże pracuje wyżej, a niższy element pełni tylko funkcję osłonową. Takie rozwiązanie ma sens zwłaszcza wtedy, gdy nie chcesz psuć ocieplenia i mostkować całej strefy nad oknem.

Nawet najlepszy wariant można jednak zepsuć wykonaniem, dlatego dalej pokazuję błędy, które na budowie widzę najczęściej.

Najczęstsze błędy, które psują nawet dobre rozwiązanie

Największy problem z nadprożami nie polega na tym, że ktoś wybiera „zły typ”, tylko na tym, że poprawny detal zostaje zrobiony niedbale. To są małe różnice, ale właśnie one później decydują o pęknięciach, klawiszowaniu muru albo kłopotach z osadzeniem okna.

• Zbyt krótkie oparcie na murze. Jeśli belka opiera się za mało na obu stronach, obciążenie nie ma jak się bezpiecznie rozłożyć.
• Brak dystansów pod zbrojeniem. Pręt leżący na podłożu ma za małą otulinę i pracuje gorzej niż stal otoczona betonem.
• Luźne traktowanie spoin. Przy elementach zestawianych obok siebie spoiny pionowe i poziome nie są dekoracją, tylko częścią pracy całego układu.
• Dozbrajanie „na wszelki wypadek”. Więcej stali nie zawsze znaczy lepiej, bo można zmienić sztywność detalu i rozkład rys.
• Ignorowanie rolety lub ocieplenia. Jeśli kaseta rolety albo gruba warstwa izolacji nie była przewidziana od początku, zwykle kończy się to kompromisem, który nie wygląda dobrze.
• Przerabianie projektu na budowie. Wydaje się drobiazgiem, ale skrócenie, podniesienie lub obniżenie nadproża bez przeliczenia potrafi zmienić całą pracę otworu.

Ja szczególnie uważam na moment, w którym ekipa chce „pomóc” projektowi i robi coś po swojemu, bo nadproże to nie jest miejsce na kreatywność bez obliczeń. Po wyeliminowaniu tych potknięć zostają już tylko przypadki, w których sama praktyka budowy nie wystarczy i trzeba wrócić do projektu.

Kiedy projektant powinien policzyć detal od nowa

Są sytuacje, w których nie wybieram rozwiązania z katalogu, tylko proszę o świeże obliczenia. Tak dzieje się przy dużych rozpiętościach, ciężkich stropach, ścianach z nietypowych materiałów albo przy układach, w których otwór pracuje razem z wieńcem, słupem czy belką. Im bardziej skomplikowana geometria, tym bardziej niebezpieczne staje się myślenie „będzie dobrze, bo tak robią wszyscy”.

• Gdy otwór jest szeroki i zbliża się do granicy katalogowego zakresu systemu.
• Gdy nad otworem opiera się strop, podciąg albo ciężka część dachu.
• Gdy kilka otworów stoi blisko siebie i mur między nimi jest bardzo wąski.
• Gdy zmieniasz układ otworu pod rolety zewnętrzne, żaluzje fasadowe albo skrzynki podtynkowe.
• Gdy detal ma spełnić wymagania odporności ogniowej na poziomie wyższym niż standardowe rozwiązanie systemowe.
• Gdy łączysz różne materiały ścienne, na przykład ceramikę, silikat i beton komórkowy.

Warto też pamiętać, że nawet w obrębie jednego systemu nie wszystkie nadproża są takie same. Jak pokazuje Solbet, rozwiązania o podwyższonej odporności ogniowej mają inaczej rozmieszczone i mocniejsze zbrojenie niż warianty standardowe. To dobry sygnał ostrzegawczy: jeżeli zmieniasz warunki pracy elementu, zmienia się także jego uzbrojenie.

Zanim jednak zamkniesz szalunek albo zamówisz prefabrykat, warto zrobić prostą kontrolę na miejscu, bo właśnie ona najczęściej ratuje detal przed późniejszym kuciem.

Co sprawdzam tuż przed betonowaniem i zamknięciem szalunku

Przed zalaniem nie robię długich analiz, tylko krótki, rzeczowy odbiór. To kilka minut, które potrafią oszczędzić kilka dni napraw. Przy nadprożu najbardziej liczy się zgodność z projektem, poprawne położenie stali i brak miejsc, w których beton nie wypełni przekroju.

1. Sprawdzam, czy szerokość elementu pasuje do grubości ściany i czy belka ma przewidziane podparcie po obu stronach.
2. Oglądam położenie prętów: czy są zgodne z rysunkiem, czy nie zostały przesunięte i czy mają dystanse.
3. Patrzę na otulinę, bo stal zbyt blisko krawędzi to proszenie się o kłopot.
4. Kontroluję szczelność szalunku i wypełnienie spoin, zwłaszcza przy elementach zestawianych obok siebie.
5. Upewniam się, że detal pod roletę, ocieplenie albo kasetę jest przewidziany, a nie „dopchnięty” po fakcie.
6. Jeśli coś nie zgadza się z projektem, zatrzymuję zalewanie i koryguję układ, zanim beton złapie.

Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: przy otworze w ścianie nośnej nie oszczędzam czasu na sprawdzeniu detalu, bo poprawka po związaniu betonu jest zawsze droższa niż dodatkowe 10 minut kontroli. Dobrze dobrane nadproże, właściwe oparcie i poprawna otulina zwykle wystarczają, by zamknąć temat bez niespodzianek.
