Prawidłowe zbrojenie stropu monolitycznego decyduje o tym, czy płyta będzie sztywna, odporna na rysy i bezpiecznie przeniesie obciążenia z domu. W tym tekście pokazuję, jak czytać układ prętów, na co zwrócić uwagę przy otulinie i zakotwieniu, gdzie najczęściej pojawiają się błędy oraz jak odebrać zbrojenie przed betonowaniem, żeby nie poprawiać konstrukcji po fakcie.
Najważniejsze rzeczy, które trzeba dopilnować przed zalaniem stropu
- Projekt jest punktem wyjścia - układ stali nie powinien powstawać „z doświadczenia”, tylko z rysunków konstruktora.
- Pręty główne, rozdzielcze i górne nad podporami pracują inaczej i nie można ich mieszać.
- Otulina i dystanse są równie ważne jak średnica prętów, bo chronią stal i wpływają na trwałość płyty.
- Otwory, schody i wieńce trzeba przewidzieć przed betonowaniem, a nie po ustawieniu szalunku.
- Odbiór zbrojenia przed betonowaniem pozwala wyłapać błędy, których później nie da się sensownie naprawić.
Od czego zależy praca stropu monolitycznego
Strop monolityczny pracuje jak jedna, ciągła płyta żelbetowa, a to oznacza, że beton i stal muszą współdziałać bardzo precyzyjnie. Beton dobrze znosi ściskanie, natomiast stal przejmuje rozciąganie, więc najważniejsze jest to, w którym miejscu płyta będzie „ciągnięta”, a w którym ściskana. W praktyce wszystko zależy od rozpiętości, układu ścian nośnych, otworów, podpór pośrednich i obciążeń użytkowych, które w domu jednorodzinnym potrafią być bardziej złożone, niż wygląda to na pierwszym rzucie projektu.
Najczęściej widzę, że inwestorzy skupiają się na grubości stropu, a pomijają geometrię całej konstrukcji. To błąd, bo dwa budynki o podobnym metrażu mogą wymagać zupełnie innego układu stali, jeśli jeden ma centralnie ustawioną klatkę schodową, a drugi duży otwór nad salonem albo nietypowy podciąg. Właśnie dlatego zbrojenie płyty zawsze wynika z obliczeń konstruktora, a nie z uniwersalnego schematu „na oko”.
W domu jednorodzinnym liczy się też to, co dojdzie później: ścianki działowe, cięższa zabudowa, kominek, schody, instalacje i lokalne przewężenia. Jeśli te elementy nie są uwzględnione na etapie projektu, strop może formalnie „stać”, ale po czasie zaczną się rysy, ugięcia albo nieprzyjemne odgłosy pracy konstrukcji. To właśnie od tych zależności zależy cały sens dalszego zbrojenia, więc teraz przechodzę do układu prętów w praktyce.

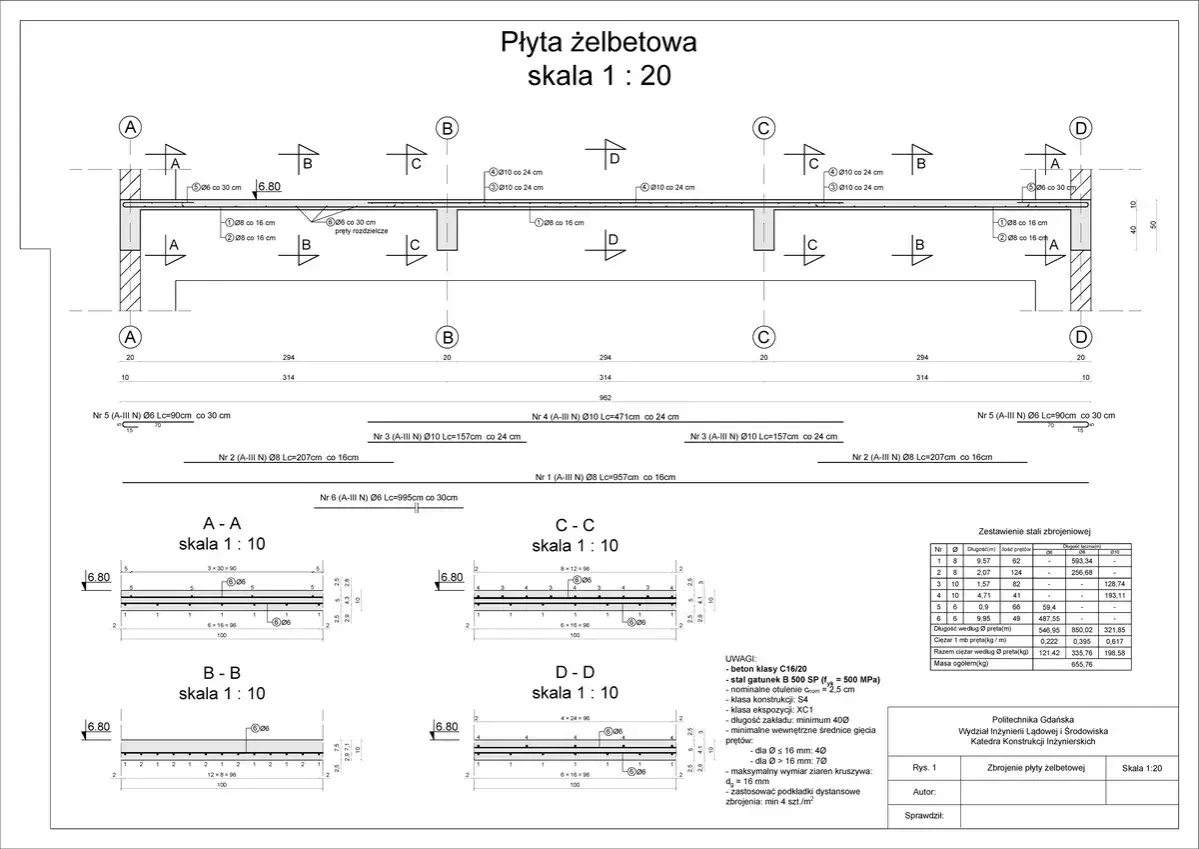

Jak wygląda układ prętów w praktyce

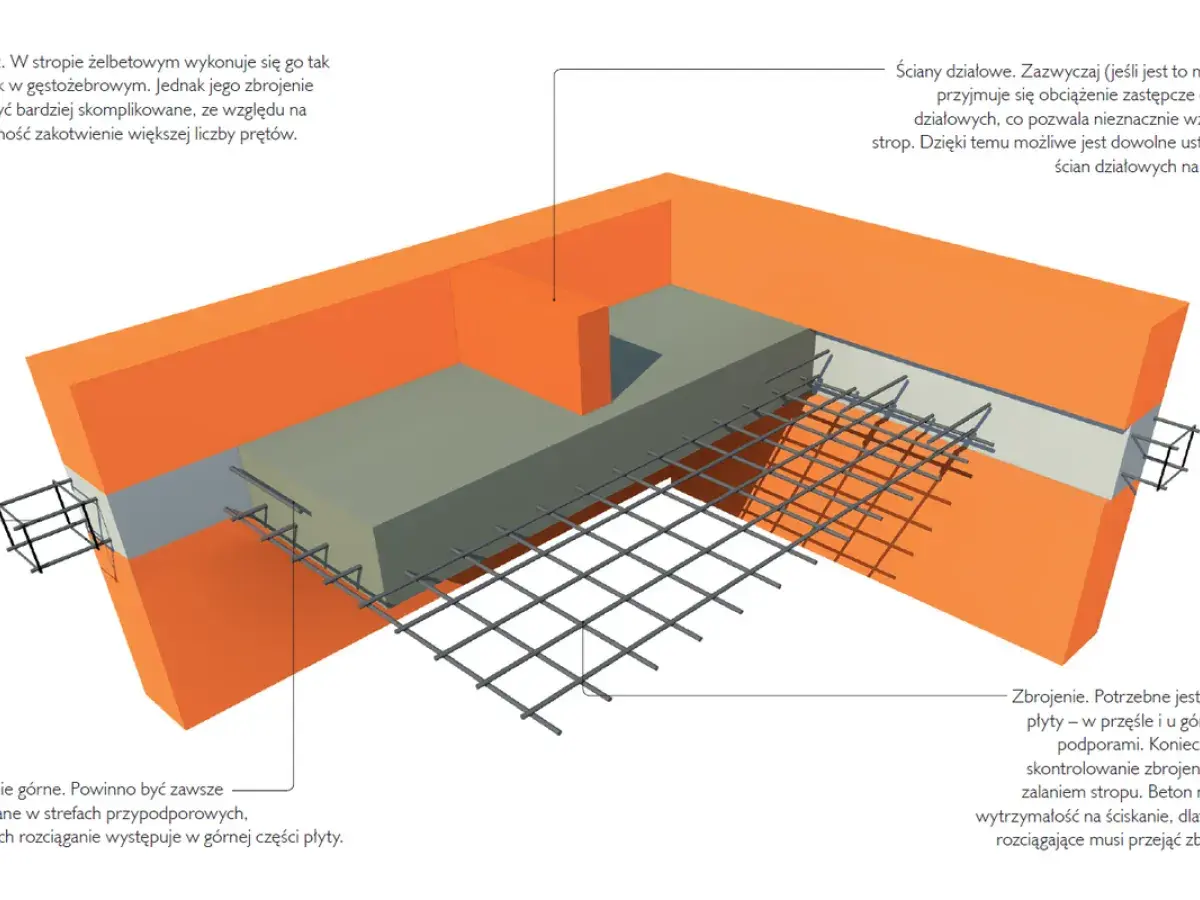

W stropie monolitycznym nie chodzi tylko o to, żeby ułożyć stal „w kratkę”. Trzeba rozumieć, które pręty są nośne, które rozdzielcze, a które wzmacniają strefy podporowe. W typowych domach jednorodzinnych spotyka się średnice rzędu 8-16 mm, a rozstaw często mieści się w przedziale około 10-20 cm, ale to nadal tylko orientacja. W projekcie ten układ może być gęstszy w newralgicznych miejscach i rzadszy tam, gdzie obciążenia są mniejsze.
| Element zbrojenia | Gdzie pracuje | Po co jest | Co psuje efekt |
|---|---|---|---|
| Pręty główne dolne | W dolnej strefie płyty, zwykle w polu przęsła | Przejmują rozciąganie w środkowej części rozpiętości | Zbyt mała średnica, za duży rozstaw albo przesunięcie poza projekt |
| Pręty górne nad podporami | Przy ścianach nośnych, podciągach i słupach | Wzmacniają strefy ujemnych momentów | Brak zakotwienia lub „ucięcie” pręta zbyt wcześnie |
| Pręty rozdzielcze | Prostopadle do prętów głównych | Pomagają rozłożyć obciążenia i utrzymać geometrię siatki | Traktowanie ich jako drugorzędnych i przypadkowe zwiększanie odstępów |
| Zbrojenie dodatkowe przy otworach | Wokół schodów, kominów, dużych przepustów i naroży | Ogranicza rysy i lokalne osłabienia | Wykonanie bez wcześniejszego projektu albo po montażu instalacji |
Najbardziej praktyczna zasada, którą powtarzam na budowie, jest prosta: stal ma leżeć tam, gdzie rzeczywiście pracuje konstrukcja. Dlatego siatka nie może być przesunięta o kilka centymetrów „bo tak łatwiej”, a miejsca przy podporach nie powinny być traktowane jak zwykły fragment płyty. Po układzie prętów najważniejsza staje się ochrona stali, czyli otulina i poprawne zakotwienie.
Otulina, zakotwienie i dystanse, których nie wolno bagatelizować
Otulina to warstwa betonu, która oddziela pręt od środowiska zewnętrznego. Nie jest ozdobnym detalem, tylko zabezpieczeniem przed korozją, ogniem i uszkodzeniem mechanicznym. W płytach wewnętrznych w domach jednorodzinnych nominalna otulina często mieści się w okolicach 20-30 mm, ale dokładną wartość zawsze określa projekt, klasa ekspozycji i warunki wykonania. Jeśli stosuje się kruszywo o większym uziarnieniu, trzeba też uwzględnić wymóg zwiększenia otuliny o 5 mm, gdy tego wymaga rozwiązanie projektowe.
Najprostszy błąd, który potem kosztuje najwięcej, to położenie prętów bezpośrednio na deskowaniu albo na niestabilnych podkładkach. Taka stal po zalaniu potrafi „siąść” niżej, niż przewidywał projekt, a wtedy efektywna wysokość płyty maleje. W praktyce oznacza to gorszą nośność i większe ryzyko rys. Dlatego używa się dystansów i podkładek dobranych do rodzaju elementu, a nie przypadkowych kawałków cegły czy drewna.
Równie ważne jest zakotwienie. Pręt nie może kończyć się tam, gdzie akurat zabrakło miejsca w szalunku. Musi wejść w podporę na taką długość, żeby siły rzeczywiście mogły się przenieść do wieńca, podciągu albo innej części konstrukcji. To jedna z tych rzeczy, których nie da się dobrze ocenić „na oko”. Zakotwienie oblicza się zgodnie z zasadami projektowania żelbetu, czyli w praktyce z uwzględnieniem średnicy pręta, klasy stali i warunków przyczepności betonu.
Jeśli w projekcie pojawia się łączenie prętów na zakład, nie powinno się zlepiać wszystkiego w jednym miejscu. Zakłady układa się tak, aby nie osłabić jednego przekroju. To drobiazg, ale właśnie takie drobiazgi decydują, czy strop po latach nadal będzie zachowywał się przewidywalnie. A gdy detale są dopilnowane, warto sprawdzić jeszcze, jakie błędy najczęściej psują całą robotę.
Najczęstsze błędy, które później widać na suficie
Na budowie najwięcej problemów nie robią spektakularne pomyłki, tylko drobne odstępstwa od projektu, które sumują się w jeden kłopot. Czasem wystarczy kilka źle ustawionych dystansów albo zbyt wczesne „oszczędzanie” stali, żeby po rozszalowaniu pojawiły się rysy. Poniżej zestawiam błędy, które spotykam najczęściej.
| Błąd | Skutek | Jak temu zapobiec |
|---|---|---|
| Pręty leżą na szalunku zamiast na dystansach | Brak otuliny, gorsza trwałość, ryzyko korozji | Stosować stabilne podkładki i sprawdzić ich rozmieszczenie przed betonowaniem |
| Zamiana zbrojenia dolnego z górnym | Strop traci sztywność w strefie, która najbardziej tego wymaga | Oznaczyć strefy montażowe i nie zostawiać „domysłów” ekipie |
| Zbyt krótki zakład lub zakotwienie | Pręty nie przenoszą sił tak, jak zakłada projekt | Kontrola rysunku i pomiar przed zalaniem |
| Brak dodatkowych prętów nad podporami | Rysy w strefach przypodporowych i na suficie | Wykonać wzmocnienie dokładnie tam, gdzie przewidział konstruktor |
| Przesuwanie siatki pod instalacje | Osłabienie lokalnej strefy nośnej | Koordynować instalacje przed zbrojeniem, a nie w trakcie układania prętów |
| Zabrudzone, luźne albo niestabilnie związane pręty | Problemy przy betonowaniu i ryzyko przemieszczeń | Wiązać stal starannie i czyścić szalunek przed zalaniem |
Najgorsze w tych błędach jest to, że często nie widać ich od razu. Strop może wyglądać poprawnie zaraz po betonowaniu, a pierwsze sygnały pojawiają się dopiero po czasie: mikrospękania, miejscowe ugięcia, trudniejsze wykończenie sufitu albo nieprzyjemne odgłosy pracy konstrukcji. Dlatego kolejnym krokiem są miejsca szczególne, gdzie ryzyko takich problemów rośnie najbardziej.
Otwory, schody i wieńce wymagają osobnego podejścia
Najwięcej niespodzianek w monolicie rodzą otwory i krawędzie. Schody, komin, duży przepust instalacyjny, wyłaz na poddasze czy otwór pod klatkę schodową to nie są elementy, które można dopisać po rozpoczęciu zbrojenia. W takich miejscach płyta zmienia sposób pracy, a stal musi przejąć dodatkowe naprężenia. Im większy otwór, tym większa potrzeba wcześniejszego zaplanowania krawędzi i dodatkowych prętów wzmacniających.
W praktyce szczególnie pilnuję trzech obszarów:
- Otwory schodowe - krawędzie wymagają wzmocnienia, bo właśnie tam najłatwiej o koncentrację naprężeń.
- Przepusty pod komin i instalacje - małe przejścia warto przewidzieć wcześniej, a większych nie wolno wykonywać kosztem przypadkowo przeciętego zbrojenia.
- Połączenie ze ścianami i wieńcami - strop musi być poprawnie zakotwiony, żeby cała konstrukcja pracowała jako jeden układ.
W wielu domach problem nie wynika z samego projektu, tylko z późnych zmian. Ktoś przesuwa komin, ktoś zmienia miejsce schodów, ktoś dodaje dodatkowy kanał wentylacyjny i nagle trzeba ratować geometrię zbrojenia. Tego typu korekty trzeba potwierdzić z konstruktorem, bo przypadkowe wycięcie pręta w strefie podporowej potrafi zrobić więcej szkody niż pożytku. Gdy te miejsca są już rozplanowane, zostaje najważniejszy etap: odbiór przed betonowaniem.
Jak odebrać zbrojenie przed betonowaniem
Przed zalaniem stropu nie wystarcza szybkie spojrzenie z poziomu podłogi. Ja zawsze robię spokojny przegląd całego układu, bo po przyjeździe betonu nie ma już miejsca na poprawki bez kosztów i nerwów. Najlepiej, gdy odbiór robi się wspólnie z kierownikiem budowy albo osobą, która ma realne uprawnienia do oceny zgodności z projektem.
- Sprawdź zgodność z rysunkiem - średnice, rozstawy, liczbę prętów i strefy dodatkowe.
- Zmierz otulinę - pręty nie mogą dotykać szalunku ani leżeć na przypadkowych podkładkach.
- Zweryfikuj zakotwienie - szczególnie przy podporach, wieńcach i podciągach.
- Oceń otwory i przepusty - czy są w miejscu przewidzianym w projekcie i czy mają wzmocnione krawędzie.
- Sprawdź stabilność szalunku i podpór - nawet dobrze ułożona stal nie pomoże, jeśli deskowanie się ugnie.
- Zrób zdjęcia przed betonowaniem - to prosty dowód, co rzeczywiście zostało wykonane, gdy po kilku tygodniach pojawi się pytanie o szczegóły.
Jeśli coś budzi wątpliwość, lepiej wstrzymać betonowanie o jeden dzień niż później walczyć z konsekwencjami przez lata. Przy stropie monolitycznym poprawa jednego błędu często uruchamia kolejne, więc rozsądny odbiór to nie formalność, tylko realna oszczędność czasu i pieniędzy. Na końcu zostaje już tylko jedna rzecz: utrzymać ten poziom dokładności do samego rozszalowania i pierwszych prac wykończeniowych.
Czego pilnować, żeby strop pracował latami
Dobrze wykonany strop monolityczny rzadko wymaga później spektakularnych napraw. Zwykle największą różnicę robią trzy rzeczy: zgodność z projektem, poprawna otulina i rozsądna kontrola miejsc szczególnych. Gdy te warunki są spełnione, konstrukcja nie powinna sprawiać niespodzianek w trakcie użytkowania.
- Nie zmieniaj układu stali bez zgody konstruktora - nawet pozornie mała korekta może osłabić newralgiczną strefę.
- Nie oszczędzaj na dystansach i wiązaniu - to tani element, który chroni dużo droższą konstrukcję.
- Planuj otwory i instalacje wcześniej - po zalaniu jest już za późno na sensowne poprawki.
Jeśli miałbym wskazać jeden praktyczny wniosek, powiedziałbym tak: w żelbecie najwięcej kosztują nie materiały, tylko niedopatrzenia. Dlatego przy stropie monolitycznym opłaca się mieć dobry projekt, spokojny montaż i rzetelny odbiór przed betonowaniem, bo właśnie tam rozstrzyga się trwałość całej konstrukcji.
