Zbrojenie wieńca w narożu decyduje o tym, czy cały obwód ściany będzie pracował jak jedna, sztywna obręcz, czy pojawi się słaby punkt dokładnie tam, gdzie konstrukcja zmienia kierunek. W praktyce nie chodzi tylko o ułożenie prętów, ale o ciągłość zbrojenia, właściwy zakład, otulinę i sensowne połączenie z sąsiednimi odcinkami. Poniżej pokazuję, jak to wykonać, na co patrzeć przy odbiorze i które błędy najczęściej wychodzą dopiero po zalaniu betonu.
Najważniejsze zasady, które chronią naroże przed błędem
- Nie przerywaj zbrojenia bez planu - naroże ma przenieść siły przez zmianę kierunku, więc ciągłość jest ważniejsza niż wygoda układania prętów.
- Najczęściej stosuje się pręty gięte w L lub dodatkowe pręty narożne, ale układ musi wynikać z projektu, a nie z przyzwyczajenia ekipy.
- Wieniec zwykle zbroi się czterema prętami podłużnymi o średnicy 12-16 mm, a strzemiona daje się co 20-30 cm.
- Najgroźniejsze błędy to zbyt krótki zakład, ostry łuk zamiast gięcia, brak otuliny i cięcie prętów w samym załamaniu.
- Przed betonowaniem sprawdź wymiary, dystanse, wiązania i to, czy naroże nie zostało „załatane” na szybko.
Dlaczego naroże wieńca jest newralgiczne
W prostym odcinku wieńca pręt pracuje dość przewidywalnie. W narożniku sytuacja się komplikuje, bo siły nie biegną już po jednej linii, tylko zmieniają kierunek. To właśnie tam najłatwiej o miejscowe rozwarcie, zarysowanie betonu albo osłabienie ciągłości całej obręczy.
Ja patrzę na naroże wieńca jak na punkt, w którym nie wolno liczyć na przypadek. Jeśli pręty główne są po prostu ucięte, a połączenie zrobione byle jak, wieniec przestaje dobrze spinać ściany. Problem nie musi być widoczny od razu. Często wychodzi dopiero po czasie: przy pracy dachu, przy osiadaniu ścian albo przy lokalnym pękaniu tynku.
- naroże skupia naprężenia, bo konstrukcja zmienia geometrię;
- w tym miejscu łatwiej o utratę otuliny i odsłonięcie stali;
- złe połączenie w narożu osłabia działanie całego wieńca, nie tylko samego rogu;
- błędy wykonawcze w narożach są trudniejsze do naprawy niż na prostym odcinku.
Wniosek jest prosty: naroże nie jest detalem kosmetycznym, tylko elementem nośnym, który trzeba potraktować poważniej niż resztę odcinka. Skoro to jasne, przechodzę do tego, jak układa się pręty, żeby ten punkt naprawdę działał.

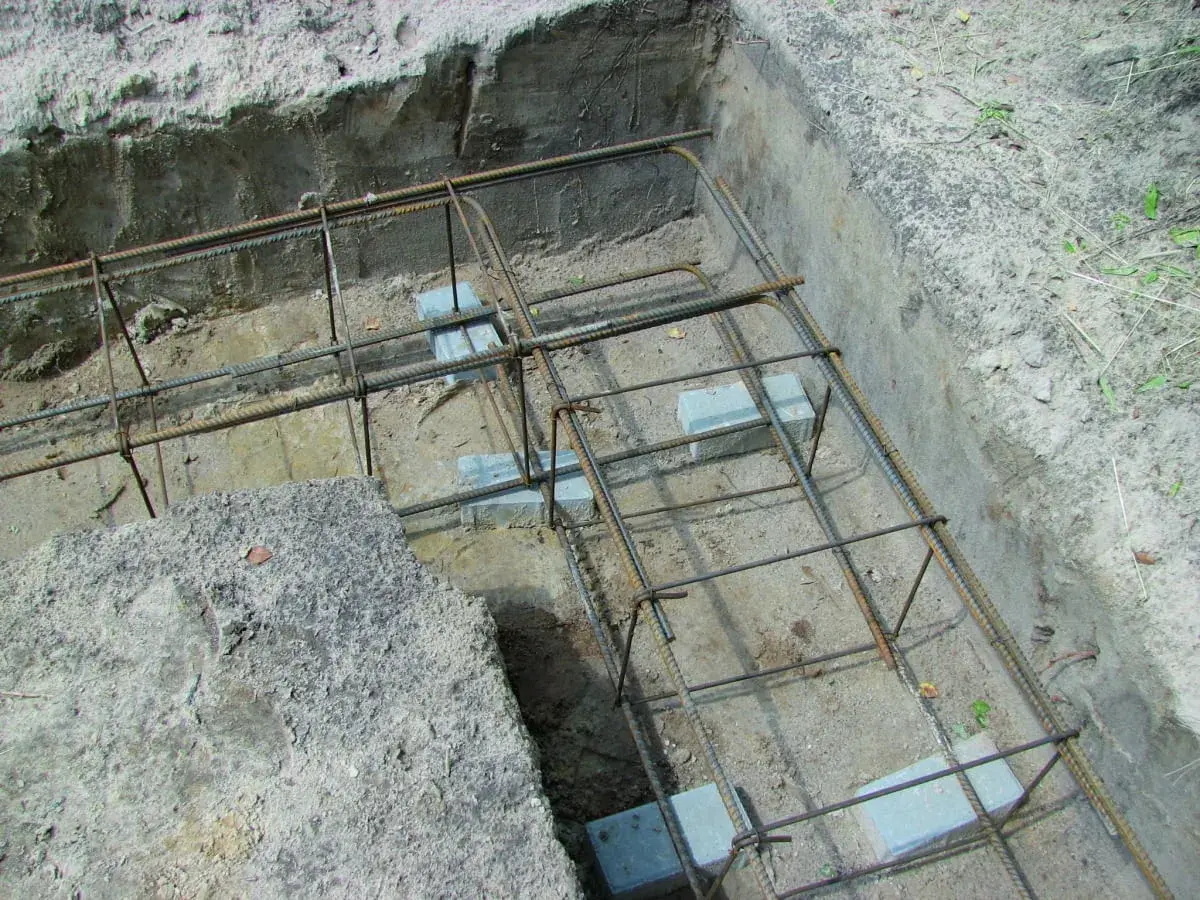

Jak układa się pręty w narożniku
Najprostsza i zwykle najlepsza zasada brzmi: pręty mają przechodzić przez naroże tak, by zachować ciągłość pracy zbrojenia. W praktyce można to zrobić na kilka sposobów, ale każdy z nich musi dawać odpowiednią długość zakotwienia i nie może niszczyć otuliny. W domach jednorodzinnych najczęściej spotyka się wieńce z czterema prętami podłużnymi, po dwa górą i dwa dołem, spięte strzemionami.
| Rozwiązanie | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Pręt gięty w literę L | Gdy projekt przewiduje ciągłe przejście przez naroże | Dobrą ciągłość zbrojenia i czytelny detal | Zbyt ciasne gięcie, zły promień, brak miejsca na otulinę |
| Dodatkowe pręty narożne L przy prostych prętach głównych | Gdy naroże jest wzmacniane osobnym detalem | Łatwiejszy montaż i lepsze przeniesienie sił w załamaniu | Za krótki zakład lub niepewne wiązanie prętów |
| Zagęszczenie zbrojenia w strefie naroża | Przy bardziej wymagających układach i większych obciążeniach | Lepszą odporność na miejscowe naprężenia | Przeładowanie szalunku i brak miejsca na beton |
W praktyce ważne są też strzemiona. Ich zadaniem jest utrzymanie prętów w odpowiednim położeniu i ograniczenie ich przemieszczeń podczas betonowania. Najczęściej spotyka się strzemiona z pręta 4,5-6 mm w rozstawie 20-30 cm, ale w samej strefie narożnej projekt może ten układ zagęścić. Nie poprawiam tego na oko - jeśli detal z projektu mówi inaczej, trzymam się projektu.
Jest jeszcze jedna rzecz, o której łatwo zapomnieć: pręt nie może być zagięty „na ostro”. Gięcie powinno być wykonane tak, żeby stal nie traciła swoich właściwości i żeby w narożu dało się zachować pełne otulenie. To drobiazg tylko z pozoru, bo właśnie na łukach najczęściej psuje się cały detal.
Skoro układ prętów jest już jasny, warto zobaczyć, gdzie wykonawcy najczęściej popełniają błędy i dlaczego potem widać je na gotowej ścianie.
Najczęstsze błędy, które potem wychodzą na ścianie
W narożach wieńca błędy zwykle nie są efektowne, ale są kosztowne. Najczęściej wynikają z pośpiechu, skracania prac albo z przekonania, że skoro „to tylko górą”, to detal nie ma znaczenia. Ma. I to duże.
- Zbyt krótki zakład prętów - połączenie wygląda poprawnie tylko z daleka, ale nie zapewnia realnej pracy zbrojenia.
- Cięcie prętów w samym narożu - osłabia ciągłość obręczy i przerzuca obciążenia na słabszy fragment betonu.
- Ostre, załamane gięcie - zamiast płynnego przejścia powstaje lokalne osłabienie stali.
- Brak dystansów - pręt dochodzi do szalunku, otulina znika i pojawia się ryzyko korozji.
- Luźne wiązanie zbrojenia - podczas betonowania wszystko potrafi się przesunąć o kilka centymetrów, a potem nie ma już czego poprawiać.
- Oszczędzanie na strzemionach - zbrojenie traci sztywność i trudno utrzymać geometrię naroża.
- Samowolna zmiana średnicy prętów - drobna oszczędność na materiale może osłabić cały detal bardziej, niż się wydaje.
W praktyce najczęściej widzę jeden schemat: ktoś układa naroże szybko, bo „beton i tak wszystko zaleje”. To myślenie jest błędne. Beton wypełni przestrzeń, ale nie naprawi złego układu stali. Dlatego przed zalaniem robię zawsze krótką kontrolę, zamiast liczyć na to, że później jakoś to będzie.
Co sprawdzić przed betonowaniem
Ten etap zajmuje kilkanaście minut, a potrafi oszczędzić wiele problemów. Ja sprawdzam naroże wieńca zawsze w tej samej kolejności, bo wtedy nic nie umyka.
- Czy pręty są zgodne z projektem - średnica, liczba prętów i ich położenie muszą się zgadzać z detalem konstrukcyjnym.
- Czy naroże ma ciągłość zbrojenia - nie może być sytuacji, w której dwa odcinki tylko się „spotykają” bez sensownego zakotwienia.
- Czy otulina jest zachowana - pręt nie powinien dotykać szalunku ani wystawać w stronę przyszłej warstwy wykończeniowej.
- Czy strzemiona trzymają układ - zbrojenie nie może pracować luzem, bo przy wibrowaniu betonu wszystko się rozjedzie.
- Czy w narożu nie ma kolizji z innymi elementami - na przykład z prętami ze stropu, nadproża albo wieńca poprzecznego.
- Czy wiązania są stabilne - drut wiązałkowy ma utrzymać geometrię, a nie tylko „złapać” pręt na chwilę.
- Czy naroże da się prawidłowo zawibrować - jeśli zbrojenie jest zbyt ciasne, beton może nie dojść w pełni do wszystkich stref.
Jeśli przy tej kontroli coś budzi wątpliwość, poprawiam to od razu. Po betonowaniu margines na korektę praktycznie znika, a wszelkie poprawki są już tylko gaszeniem pożaru. I właśnie dlatego w kolejnym kroku warto wiedzieć, kiedy detal trzeba po prostu doprecyzować z konstruktorem.
Kiedy projektant powinien doprecyzować detal
W prostym, regularnym domu jednorodzinnym wiele rozwiązań jest powtarzalnych. Ale są sytuacje, w których nie warto trzymać się ogólników. Naroże wieńca może wymagać innego układu, jeśli zmienia się geometria budynku, rośnie obciążenie albo w grę wchodzą dodatkowe połączenia konstrukcyjne.
- Plan budynku ma wiele załamań - im więcej narożników, tym większa szansa, że standardowy detal okaże się za prosty.
- Wieniec łączy się z innym wieńcem lub rdzeniem - w takim miejscu trzeba sprawdzić, jak rozłożyć pręty, żeby się nie blokowały.
- W pobliżu naroża jest otwór - np. okno, wyłaz albo duże przeszklenie, które zmienia pracę elementu.
- Konstrukcja ma większe obciążenia od dachu lub stropu - wtedy detal narożny bywa bardziej wymagający niż w lekkiej bryle.
- Geometria nie jest prosta - skosy, ściany kolankowe, uskoki i różne wysokości wieńca w jednym miejscu zawsze proszą o osobny rysunek.
To jest moment, w którym nie zgaduję. Jeśli detal budzi wątpliwości, lepiej sięgnąć do projektu albo poprosić o doprecyzowanie, niż później tłumaczyć pęknięcia tym, że „tak wyszło na budowie”. Najtańsza poprawka to ta, której nie trzeba robić po zalaniu.
Co naprawdę decyduje o trwałości narożnika wieńca
Jeżeli miałbym wskazać jedną rzecz, to byłaby nią ciągłość zbrojenia połączona z porządną otuliną. Reszta też ma znaczenie, ale bez tych dwóch elementów naroże szybko traci swoją funkcję. W dobrze wykonanym detalu nic nie odstaje, nic nie „wisi” na drucie i nic nie jest dociśnięte na siłę do szalunku.
Tak właśnie traktuję naroże wieńca na budowie: jako miejsce, w którym liczy się dokładność, nie improwizacja. Kiedy detal jest zrobiony porządnie, nie widać go po zalaniu, ale widać efekty po latach - brak rys, brak odspojeń i brak niepotrzebnych napraw. Jeśli chcesz ograniczyć ryzyko błędu, trzymaj się projektu, pilnuj geometrii i nie pozwól, żeby naroże było „ostatnim, czym się zajmiemy”.
